چه چیزی عایق های پست را به ستون فقرات زیرساخت های فشار قوی مدرن تبدیل می کند

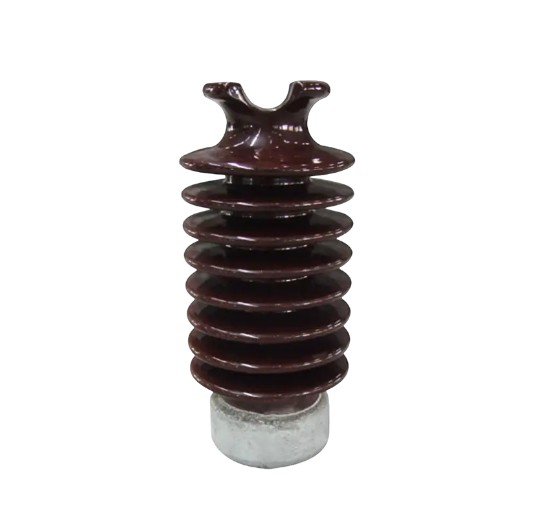

A عایق پست یک جزء عایق صلب است که در پست‌ها، خطوط انتقال و تابلو برق برای پشتیبانی از هادی‌های برق و ایجاد عایق الکتریکی استفاده می‌شود. علیرغم ظهور مداوم فناوری‌های جدید عایق، عایق‌های پست راه‌حل ارجح برای اطمینان از عملکرد ایمن و پایدار شبکه هستند. سیستم های قدرت تا 550 کیلو ولت به لطف استحکام مکانیکی و عملکرد الکتریکی ثابت شده آنها. مقاومت عایق آنها معمولاً در بالا حفظ می شود 1.0×10¹³Ω ، با طول عمر مفید 20 تا 40 سال ، آنها را به یکی از مقرون به صرفه ترین سرمایه گذاری های بلند مدت در زیرساخت های برق تبدیل می کند.

زمینه های کاربردی هسته و پوشش ولتاژ

کاربرد عایق های پست چندین مرحله حیاتی سیستم های قدرت را شامل می شود، از توزیع ولتاژ متوسط تا انتقال ولتاژ فوق العاده بالا.

پست ها و کلید

در پست‌ها، مقره‌های پست عمدتاً برای پشتیبانی از شین‌ها، جداکننده‌ها و کلیدهای مدار استفاده می‌شوند. مدل‌های استاندارد ظرفیت‌های بار خمشی را ارائه می‌دهند 2 کیلو نیوتن تا 20 کیلو نیوتن ، تامین نیازهای خط خروجی ترانسفورماتورهای با ظرفیت های مختلف. برای پست های فشار قوی 550 کیلوولت عایق های پست چینی به دلیل مقاومت عالی در برابر آب و هوا و پایداری مکانیکی، انتخاب اصلی باقی می مانند.

نیروگاه های انرژی های تجدیدپذیر

با رشد سریع ظرفیت نصب شده بادی و فتوولتائیک، تقاضا برای عایق های پست در ایستگاه های افزایش انرژی تجدیدپذیر به طور قابل توجهی افزایش یافته است. این ایستگاه‌ها معمولاً در مناطق ساحلی، بیابانی یا مناطق مرتفع واقع شده‌اند و مقاومت بیشتری در برابر آلودگی و مقاومت در برابر اختلاف دما عایق‌ها ایجاد می‌کنند. عایق های پست مواد کامپوزیتی در چنین سناریوهایی سازگاری قوی تری را نشان می دهند.

سیستم های توزیع برق صنعتی

در کابینت های توزیع و تابلو برق شرکت های صنعتی سنگین مانند متالورژی و صنایع شیمیایی از عایق های پستی برای تثبیت و جداسازی هادی های حامل جریان استفاده می شود. گرد و غبار، پاشش نمک و خوردگی شیمیایی در محیط های صنعتی تهدیدی مستمر برای سطوح عایق ها هستند، بنابراین ضریب نفوذ محصولات فلاشور ضد آلودگی سال به سال در حال افزایش است.

مقایسه و توصیه های انتخاب فناوری مواد

بازار کنونی عایق‌های پست تحت سلطه دو مسیر فنی اصلی است: چینی و پلیمر کامپوزیت، که هر کدام با تمرکز عملکرد متمایز مناسب برای محیط‌های عملیاتی متفاوت هستند.

از منظر انتخاب، سناریوهای فوق ولتاژ 550 کیلوولت هنوز تحت سلطه عایق های چینی هستند. در حالی که در 220 کیلو ولت و کمتر پروژه های واقع در محیط های ساحلی، صنعتی یا محیط های با رطوبت بالا، سهم بازار عایق های پلیمری کامپوزیتی به سرعت در حال گسترش است. برای ایستگاه هایی که نیاز به تعمیر و نگهداری مکرر دارند یا در مناطق غیرقابل دسترس قرار دارند، مزیت سبک وزن مواد کامپوزیت می تواند هزینه های بهره برداری و نگهداری را به میزان قابل توجهی کاهش دهد.

شاخص های کلیدی عملکرد و تأیید قابلیت اطمینان بلند مدت

قابلیت اطمینان از عایق پستs مستقیماً با عملکرد ایمن شبکه برق مرتبط است و عملکرد هسته آنها باید از طریق آزمایش های نوع دقیق و داده های عملیاتی طولانی مدت تأیید شود.

عملکرد عایق الکتریکی

عایق های پستی با کیفیت بالا باید مقاومت عایق را به طور پایدار در بالا حفظ کنند 1.0×10¹³Ω برای اطمینان از عدم تجاوز جریان نشتی یا فلاش اور سطحی در ولتاژ نامی. در شرایط مرطوب و آلوده، مواد پلیمری کامپوزیتی به دلیل آبگریز بودنشان، کاهش ولتاژ فلاش اوور قابل توجهی کمتری نسبت به مواد چینی نشان می‌دهند - یک ویژگی به ویژه در فصول بارانی یا در محیط‌های نمک پاش ساحلی.

ظرفیت بار مکانیکی

محدوده طراحی بار خمشی استاندارد برای مقره های پست معمولاً می باشد 2 کیلو نیوتن تا 20 کیلو نیوتن . انتخاب باید به طور جامع اثرات ترکیبی کشش هادی، بار باد، بار یخ و نیروی الکترودینامیکی اتصال کوتاه را در نظر بگیرد. برای خطوط با دهانه بزرگ یا یخ سنگین، توصیه می شود محصولات تقویت شده با بار خمشی بالاتر را انتخاب کنید. 16 کیلونیوتن و حاشیه های ایمنی کافی را رزرو کنید.

عمر خدمات و مکانیسم های پیری

در شرایط عملیاتی عادی، طول عمر طراحی مقره های پست است 20 تا 40 سال . پیری عایق های چینی عمدتاً به صورت پوسیدگی استحکام مکانیکی و زوال لعاب ظاهر می شود. عایق های پلیمری کامپوزیتی نیاز به توجه به پودر ریزش لاستیک سیلیکونی، سخت شدن، و شکنندگی میله های هسته دارند. اندازه گیری منظم دمای مادون قرمز، تست اولتراسونیک و تشخیص آب گریزی ابزارهای موثری برای افزایش عمر مفید آنها هستند.

تکامل فناوری صنعت و روندهای آینده

صنعت پست عایق با ادغام مواد جدید و فناوری‌های تشخیص که فرم‌های محصول را تغییر می‌دهد، به سمت عملکرد بالا، هوشمندی و سبز شدن در حال تکامل است.

بهینه سازی مستمر مواد کامپوزیت

فرمولاسیون پوشش‌های لاستیک سیلیکونی ولکانیزه شده با دمای بالا (HTV) و پوشش‌های لاستیک سیلیکونی ولکانیزه دمای اتاق (RTV) به طور مداوم بهبود می‌یابد. استفاده از پرکننده ها و عوامل جفت کننده جدید، ردیابی و مقاومت در برابر فرسایش عایق های کامپوزیتی را بیش از بیش از حد افزایش داده است. 30% . برخی از تولید کنندگان قبلاً عایق های پست مرکب را راه اندازی کرده اند 363 کیلو ولت و بالاتر ، به تدریج در میدان ولتاژ فوق العاده نفوذ می کند.

ادغام فناوری مانیتورینگ هوشمند

عایق های پست هوشمند با کرنش سنج های داخلی، سنسورهای دما و سنسورهای جریان نشتی وارد مرحله کاربرد آزمایشی شده اند. این دستگاه ها می توانند بار مکانیکی، دمای سطح و وضعیت تخریب عایق را در زمان واقعی نظارت کنند و انتقال از تعمیر و نگهداری دوره ای به تعمیر و نگهداری مبتنی بر شرایط را ممکن می سازند. برآوردهای صنعت حاکی از آن است که فن آوری نظارت هوشمند می تواند خاموشی های برنامه ریزی نشده ناشی از خرابی عایق ها را کاهش دهد. 40 تا 60 درصد .

الزامات زیست محیطی و قابلیت بازیافت

با پیشرفت اهداف بی طرفی کربن شبکه جهانی، کنترل مصرف انرژی در طول تولید عایق و بازیافت پایان عمر مورد توجه فزاینده ای قرار گرفته است. مواد خام برای عایق های چینی (بوکسیت با آلومینا بالا، کوارتز و غیره) به طور گسترده در دسترس و قابل بازیافت هستند. عایق‌های کامپوزیت با چالش‌های فنی در جداسازی و بازیافت رزین میله‌ای و لاستیک سیلیکونی مواجه هستند که روش‌های تجزیه در اثر حرارت و تجزیه شیمیایی از کانون‌های تحقیقاتی فعلی هستند.

بهترین شیوه های تدارکات و بهره برداری و نگهداری

برای شرکت های برق و پیمانکاران مهندسی، تصمیمات علمی تدارکات و استراتژی های تعمیر و نگهداری کلیدی برای اطمینان از عملکرد قابل اعتماد بلند مدت هستند. عایق پستs .

چک لیست تایید صلاحیت تامین کننده

• اینکه آیا گزارش‌های آزمایش نوع کامل، از جمله داده‌های آزمایش الکتریکی، مکانیکی، و حرارتی-مکانیکی در دسترس است یا خیر
• آیا سابقه ای در کاربردهای ولتاژ بالا، به ویژه سوابق عملیاتی تحت سطوح ولتاژ هدف و شرایط آب و هوایی وجود دارد یا خیر.
• اینکه آیا زنجیره تامین مواد خام پایدار است و آیا فرآیندهای پخت چینی یا ولکانیزاسیون پلیمری بالغ و قابل کنترل هستند.
• آیا سیستم مدیریت کیفیت گواهینامه های ISO 9001 و صنعت برق را گذرانده است یا خیر

نصب در محل و تعمیر و نگهداری معمولی

1. قبل از نصب، ظاهر عایق را از نظر ترک، عیوب لعاب، یا آسیب دیدگی بررسی کنید و بررسی کنید که فاصله خزش مطابق با الزامات درجه آلودگی است.
2. هنگام سفت کردن پیچ و مهره ها از آچارهای گشتاور استفاده کنید تا از تمرکز تنش در قطعات چینی یا خرابی آب بندی در انتهای عایق کامپوزیت به دلیل سفت شدن بیش از حد جلوگیری شود.
3. پس از راه اندازی، تمیز کردن قطع و آزمایش آب گریزی را هر 1 تا 3 سال انجام دهید. چرخه را به سالانه در مناطق با آلودگی شدید کوتاه کنید
4. برای پشتیبانی از ارزیابی وضعیت، سوابق عایق جداگانه، مستندسازی پارامترهای کارخانه، داده‌های آزمایش و تاریخچه تعمیر و نگهداری ایجاد کنید.
