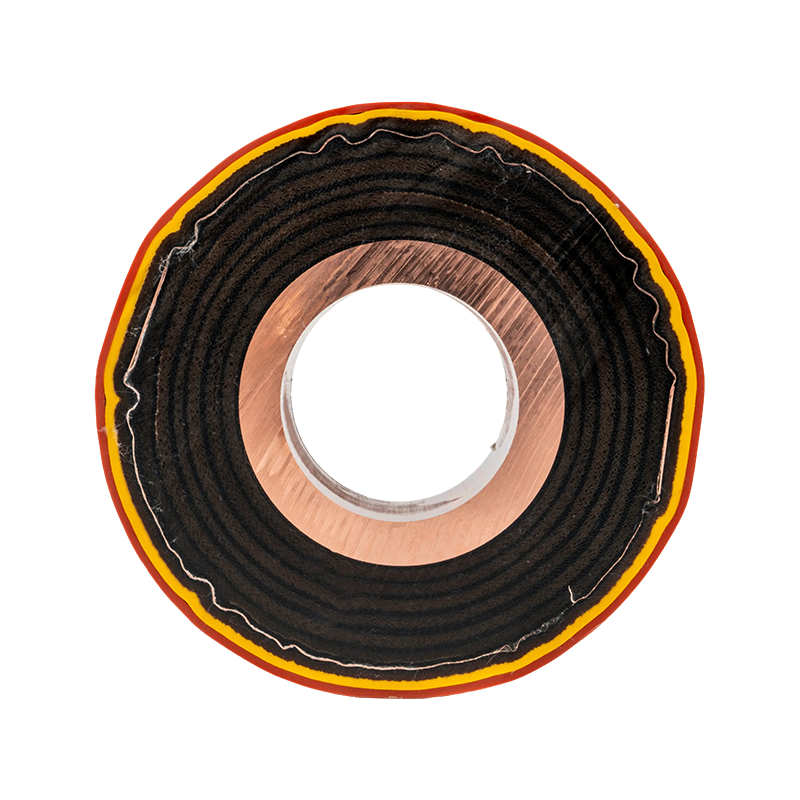

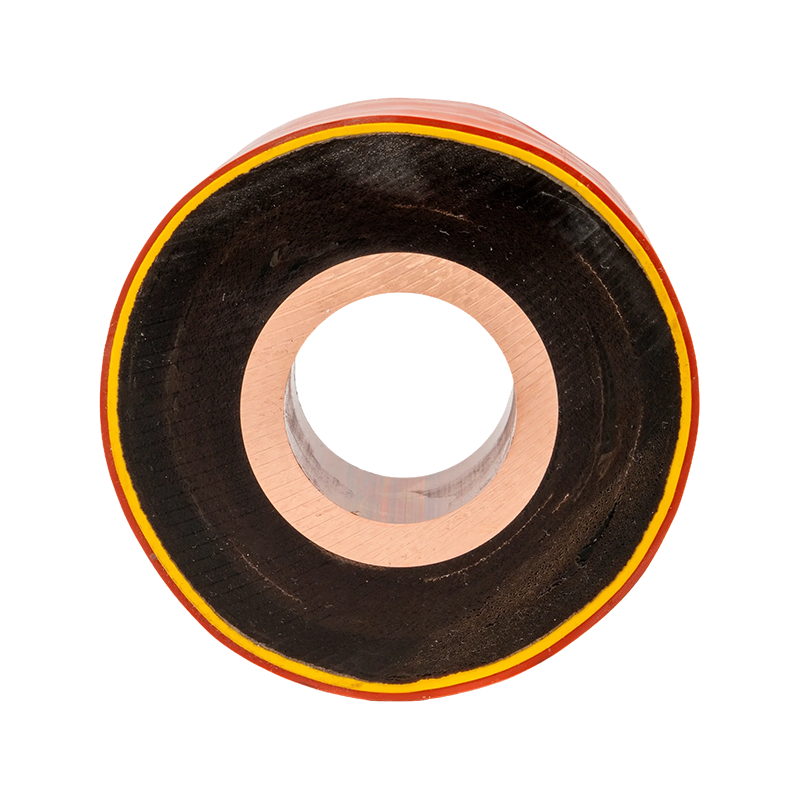

باربری لوله ای ریخته گری رزین اپوکسی
باس بار لوله ای ریخته گری رزین اپوکسی WOPENG یک محصول انتقال قدرت است که به طور یکپارچه با استفاده از دستگاه قالب گیری تزریق خلاء دو جزئی کاملاً خودکار تشکیل شده است که از فناوری های تزریق فشار و پخت در دمای بالا استفاده می کند. ساختار آن غیرقابل تفکیک است و دارای خواص ضد شعله همراه با مقاومت در برابر پیری است و دارای عمر مفید طراحی شده بیش از 30 سال است. برای این محصول، اتصالات عایق و هادیهای مسی از طریق فرآیند قالبگیری یکشات ساخته میشوند و به همجوشی بدون درز و بدون رابط دست مییابند. اتصالات میانی از تکنیک جوشکاری گیره فولاد ضد زنگ تعبیه شده استفاده می کنند، که تضمین می کند که افزایش دما در اتصالات ترمینال کمتر از بدنه هادی باقی می ماند. این محصول از رسانای مسی بدون اکسیژن با درجه بالاتر TZ7 (میزان مس 99.90٪) با حداکثر دهانه تعلیق بیش از 5 متر استفاده می کند. این دارای یک طرح ساختاری کاملاً محافظ است که در آن محافظ فلزی از کامپوزیت نوار فولادی قلعدوخته و نوار مسی ساخته میشود. سیستم زمین با جوشکاری مطمئن سیم های رشته ای مسی به لایه محافظ فلزی تحقق می یابد. علاوه بر این، این محصول به تجهیزات ضد آب و رطوبت و سیستم شناسایی استاندارد مجهز شده است.
- جزئیات محصول
- ویژگی ها
- تماس با ما
مزایای فنی
فرآیند قالبگیری یکپارچه: با استفاده از دستگاه قالبگیری تزریق خلاء تخلیه دو حالته کاملاً خودکار برای ریختهگری یکپارچه، محصول در یک چرخه از طریق تزریق جریان فشار و پخت در دمای بالا شکل میگیرد. هادی، لایه محافظ، کاغذ کرپ نیمه رسانا، لایه محافظ بیرونی، لایه محافظ فلزی و لایه محافظ بیرونی به طور یکپارچه در یک ساختار یکپارچه جدایی ناپذیر ادغام شده اند.
طراحی LongLife: این محصول دارای خواص ضد شعله و مقاومت در برابر پیری است و عمر مفید آن تا 30 سال است.
مواد رسانا با کیفیت بالا: TZ7 یا مس درجه بالاتر به عنوان ماده رسانا انتخاب میشود، با لوله مسی خالص دارای محتوای مس ≥99.90٪.
فناوری اتصال قابل اعتماد: اتصالات عایق در یک چرخه قالبگیری تشکیل میشوند و با هادی مسی در یک بدنه ذوب میشوند. اتصالات میانی از جوشکاری گیره فولاد ضد زنگ تعبیه شده استفاده می کنند. افزایش دما در اتصالات ترمینال کمتر از بدنه هادی است. اتصالات بین اتصالات عایق و تجهیزات از طریق پیوندهای منعطف ایمن شده با پیچ و مهره به دست می آید.

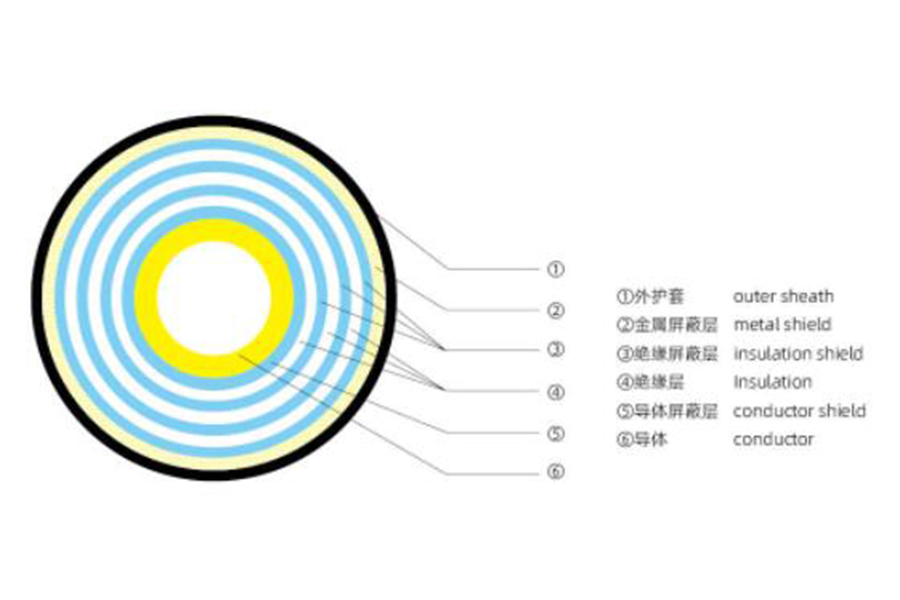

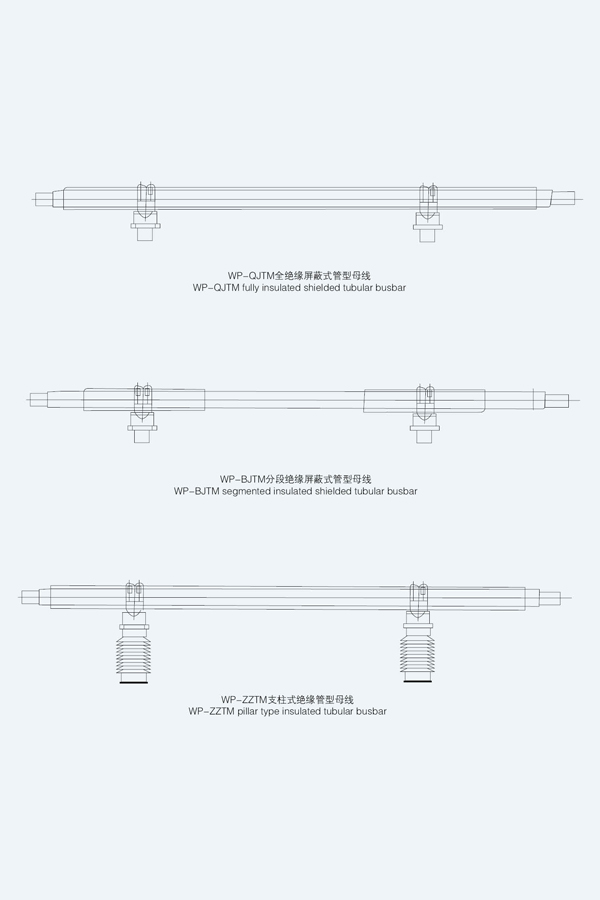

| نمودار شماتیک ساختار محصول |
 |
| سطح ولتاژ (KV) | ضخامت عایق (mm) |
| 10 | 10 |
| 35 | 15 |
| 66 | 20 |
| 110 | 30 |
| 220 | 45 |
| شرایط محیطی استفاده | |
| ارتفاع: ≤ 4000 متر حداقل دمای هوای محیط: -45 ℃; بالاترین دمای هوا 60 درجه سانتیگراد است. حداکثر اختلاف دمای روزانه: 35K شدت آفتاب: 100w/m2 تابش نور خورشید حداکثر سرعت باد: 40 متر بر ثانیه (10 دقیقه میانگین حداکثر سرعت باد از 10 متر بالاتر از سطح زمین) رطوبت نسبی محیط (در دمای 25 درجه سانتیگراد): میانگین رطوبت نسبی اندازه گیری شده در 24 ساعت کمتر از 95 درصد است. میانگین رطوبت نسبی ماهانه s 90% ضخامت یخ: ضخامت یخ از 20 میلی متر تجاوز نمی کند شدت لرزه ای: 8 درجه شتاب افقی زمین: 0.20 گرم شتاب عمودی: 0.15 گرم فرکانس: 20 هرتز زمان استقامت موج سینوسی است: 3 سیکل ضریب ایمنی: بیشتر از 167 سطح آلودگی: سطح آلودگی با توجه به GB/T5582 مشخص شده V - طراحی آلودگی جدی فاصله خزشی 31mm/kv است، پس از نصب ترمینال در فضای باز با دستگاه صعود، فاصله کل صعود کمتر از 680 میلی متر نیست. اضافه ولتاژ موقت: زمان اضافه ولتاژ نباید از 8 ساعت در 24 دست تجاوز کند، نباید از 125 ساعت در کل سال تجاوز کند. | |
 |  |
 | |
| ساختار و الزامات محصول | |
| باسبار لوله ریختن رزین اپوکسی خلاء توسط یک دستگاه چسب خلاء همزن اتوماتیک دوگانه مایع، ریختن فشار و پخت در دمای بالا پس از تشکیل ریخته می شود. هادی، لایه محافظ داخلی، کاغذ راه راه نیمه رسانا، لایه محافظ بیرونی، لایه محافظ فلزی و لایه محافظ بیرونی به طور کلی، قابل تقسیم نیست، مقاوم در برابر شعله، مقاومت در برابر پیری، عمر مفید 30 سال. اتصال ترمینال لوله باس ریخته گری رزین اپوکسی خلاء یک بار تشکیل شده و با یک هادی مسی یکپارچه می شود. پیوند میانی با حلقه فولادی ضد زنگ تعبیه شده جوش داده شده است. افزایش دمای اتصال انتهایی کمتر از بدنه هادی است. این ماده با فرم ساختاری و مواد باس بار مطابقت دارد. مواد هادی: T2Yand مس درجه بالاتر باید انتخاب شود و محتوای مس لوله مس خالص ≥ 99.90٪ است. حداکثر دهانه باس بار لوله معلق ریختن رزین اپوکسی خلاء بیش از sM نیست. باس لوله باید یک لایه محافظ فلزی داشته باشد و سپر فلزی از یک نوار بافته مسی و یک نوار مسی ساخته شده است. سیم سرب زمین به طور قابل اعتماد با نوار بافته شده مسی و یک لایه محافظ فلزی جوش داده می شود. نقاط اتصال به زمین باید به طور ایمن به سیستم اتصال زمین در محل متصل شوند. نقاط اتصال زمین باید با اقدامات ضد آب و رطوبت تقویت شوند. نقاط اتصال زمین باید علامت گذاری و شماره گذاری شوند پوشش بیرونی عایق صفحه ارت باید بتواند به طور قابل اعتمادی از نفوذ رطوبت و رطوبت جلوگیری کند. می توان از بوش های عایق حرارتی استفاده کرد و در مکان های آشکار از رنگ های فاز (زرد، سبز، قرمز) استفاده کرد. عملیات ضد زنگ باید برای جوشکاری فلز در ساخت و ساز سایت اعمال شود. تمام پیچ ها و پیچ های استفاده شده از مواد گالوانیزه گرم ساخته شده اند. اتصال بین اتصال ترمینال لوله باس اپوکسی خلاء با رزین و تجهیزات از یک اتصال نرم و یک اتصال بست پیچی ساخته شده است. الزامات سطح لبه انتهای هادی: انتهای لوله مسی باید گرد باشد و سطح اتصال انتهای لوله مسی باید با نقره یا قلع اندود شود تا از مقاومت تماس کم و عملکرد ضد خوردگی اطمینان حاصل شود. | |
 |  |
| راه حل های کاربردی معمولی برای شینه های لوله عایق |

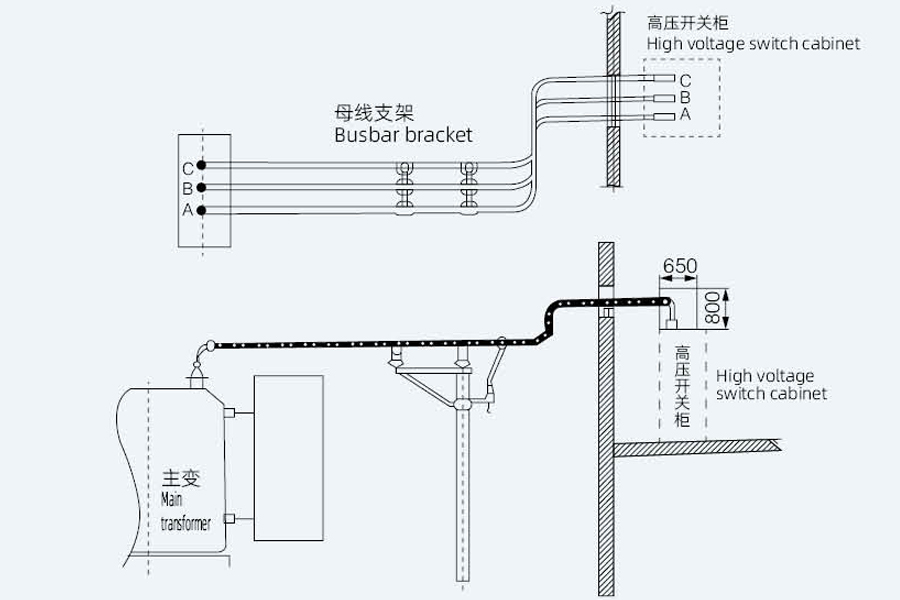

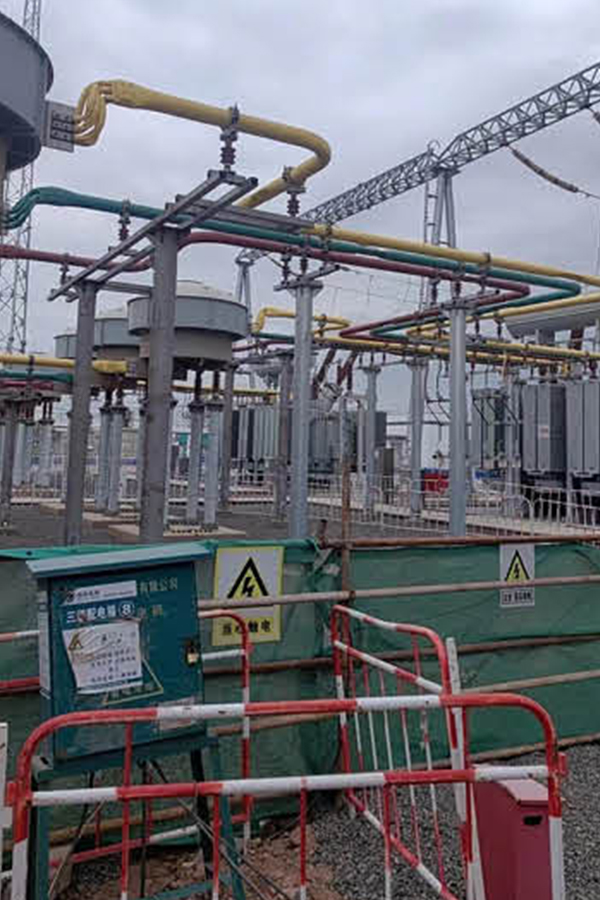

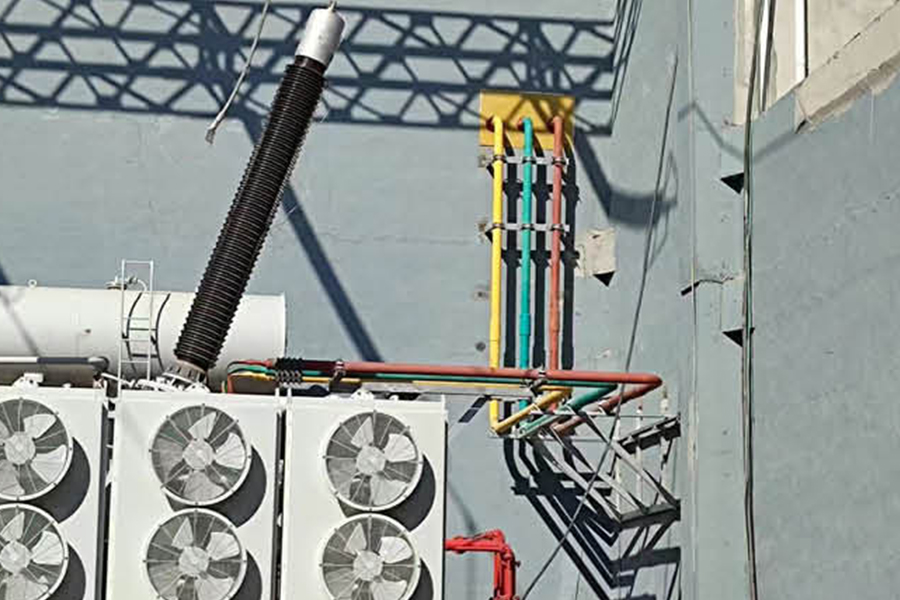

| روش 1: ترانسفورماتور اصلی را به اتاق کنترل وصل کنید این رایج ترین روش استفاده از شینه لوله ای است. شینه به طور مستقیم از پایانه های ولتاژ پایین ترانسفورماتور اصلی به ترانسفورماتور متصل می شود سوئیچ ترمینال های کابینت در اتاق کنترل. مزایای اصلی: مناسب برای جریان های بزرگ. سیم کشی شفاف و زیبا است و می تواند کاملاً عایق یا نیمه عایق باشد. |
 |

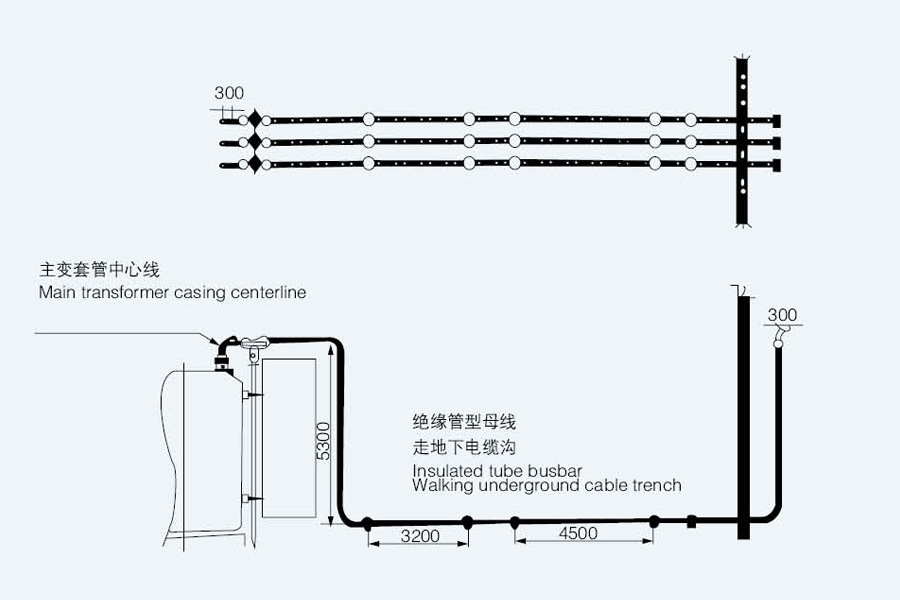

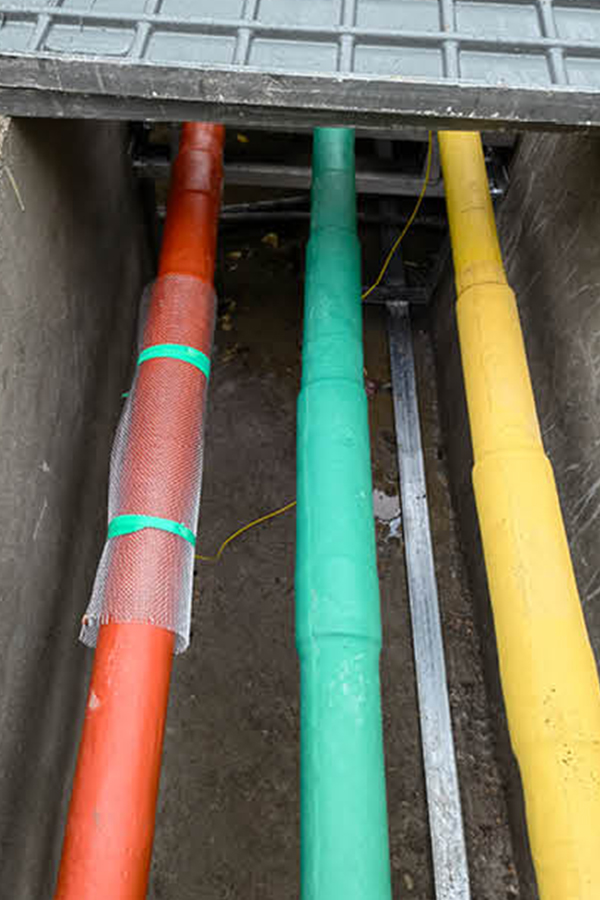

| روش 2: شینه از طریق یک ترانشه کابل یا نیم طبقه کابل هدایت می شود شکل زیر یکی دیگر از روش های رایج اعمال شینه های لوله ای است. شین ها را می توان از طریق ترانشه های کابل زیرزمینی به کابینت سوئیچ متصل کرد یا نیم طبقه کابل، و همچنین می تواند برای اتصالات بین کابینت سوئیچ استفاده شود. این شینه کاملاً عایق است و مخصوصاً برای شرایط مناسب است جایی که سیم کشی مشکل است |
 |

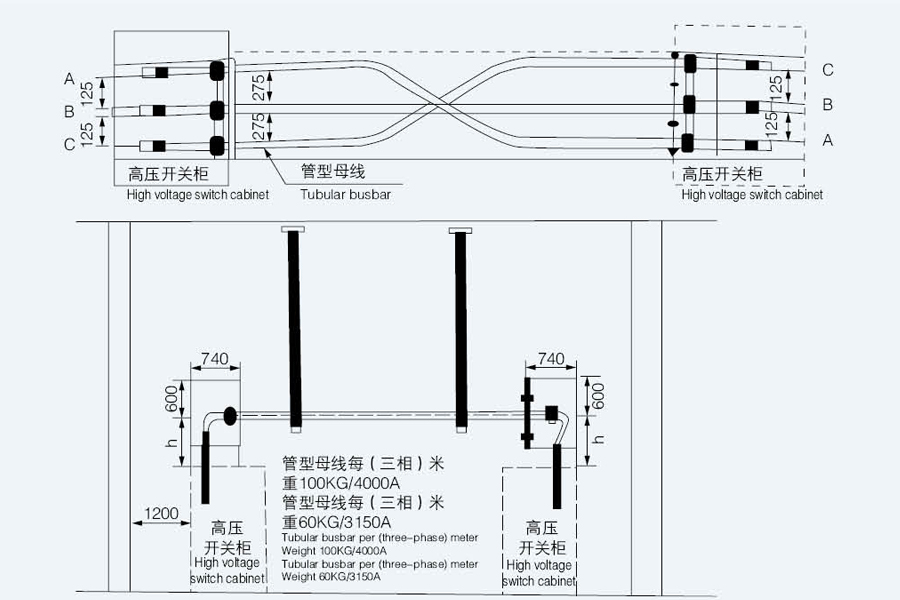

| روش 3: شینه های لوله ای از طریق ترانشه های کابل یا نیم طبقه کابل عبور می کنند. این روش روش اتصال کابل بالایی کابینت سوئیچ است. همچنین می توان آن را از طریق نیم طبقه کابل و اتصال کابل پایینی متصل کرد روش کاربران می توانند با توجه به وضعیت واقعی انتخاب کنند. نوع شینه کاملاً عایق است. |
 |

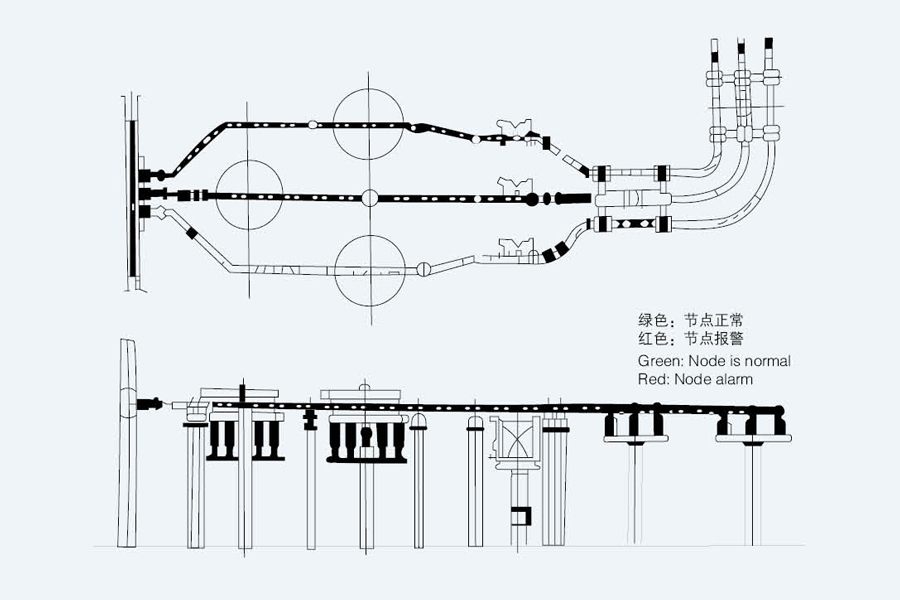

| روش 4: سیستم مانیتورینگ CNC باس لوله ای شرکت ما به تنهایی آن را توسعه می دهد و نظارت هوشمند بدون سرنشین بر داده های فنی چندگانه اتوبوس لوله را اجرا می کند. |
 |
| باسبار لوله عایق |
 |
شرایط محیطی عملیاتی
ارتفاع: ≤4000 متر
شرایط دما: حداقل دمای هوای محیط: 45 درجه سانتی گراد؛ حداکثر دمای هوای محیط: 60 درجه سانتی گراد؛ حداکثر تغییرات دمای روزانه: 35 کلوین
شدت تابش خورشیدی: 1000 وات بر متر مربع
شرایط سرعت باد: حداکثر سرعت باد: 40 متر بر ثانیه
شرایط رطوبت: میانگین رطوبت نسبی روزانه: ≤95٪ ；میانگین رطوبت نسبی ماهانه: ≤90٪
شرایط پوشش یخ: ضخامت یخ بیش از 20 میلی متر نیست
شرایط لرزه ای: شدت لرزه ای: 8 درجه؛ شتاب افقی زمین: 0.20 گرم؛ شتاب عمودی زمین: 0.15 گرم؛ فرکانس: 20 هرتز؛ مدت زمان تحمل برای موج سینوسی: 3 سیکل
ضریب ایمنی: بیشتر از 1.67
درباره ما
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom باربری لوله ای ریخته گری رزین اپوکسی Manufacturers and OEM باربری لوله ای ریخته گری رزین اپوکسی Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
ما یک تیم حرفه ای از کارشناسان صنعت، پرسنل مهندسی و فنی ارشد و متخصصان تولید با تجربه را جمع آوری می کنیم که سال هاست در فناوری تجهیزات قدرت مشغول به کار بوده اند.
محصولات اصلی ما شامل شینههای لولهای مسی و آلومینیومی، شینههای لوله برق باد، شینههای فشرده (فشرده) و سیستمهای خط تماس کشویی است. ما بر روی تحقیق و توسعه و ساخت شینهای لوله محصور 0.4 تا 35 کیلو ولت با عایق کاری کامل و سیستمهای راهرو رزین ریختهگری ولتاژ پایین تمرکز میکنیم که مسیرهای انتقال توان قابل اعتمادی را برای نیروگاهها، پستها، مزارع بادی، حمل و نقل ریلی و تاسیسات صنعتی فراهم میکند.

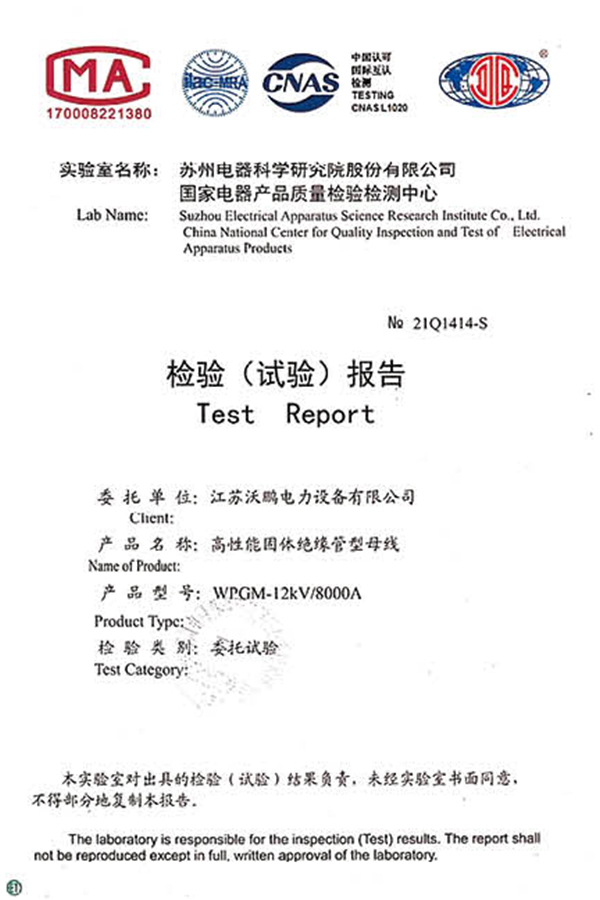

گواهی افتخار
اخبار
-
-
باسهای لولهای کاملاً عایقشده به سه ماده عایق اولیه متکی هستند: PTFE (پلی تترا فلوئورواتیلن) , ترکیب ریخته گری رزین اپوکسی ، و لاستیک سیلیکونی EPDM . هر ماده بر اساس کلاس ولتاژ، دمای عملیاتی و قرار گرفتن در معرض محیط ان...
View More + -
A اتوبوس برقی یک سیستم توزیع الکتریکی پیش ساخته و کاملاً محصور است که جریان را از طریق هادی های مسی یا آلومینیومی جامد که در داخل یک محفظه فلزی قرار گرفته اند، حمل می کند و جایگزین دسته های کابل و مجرای جریان متوسط و بالا می شود. درجه بندی جری...
View More +
میله اتوبوس لوله ای کاملا عایق Industry knowledge
1. باس بار لوله ای ریخته گری رزین اپوکسی چیست
را باربری لوله ای ریخته گری رزین اپوکسی یک جزء رسانا عایق شده با کارایی بالا است که با ریختهگری رزین اپوکسی در اطراف یک هادی فلزی (مس یا آلومینیوم) از طریق یک فرآیند قالبگیری دقیق تولید میشود. عایق الکتریکی عالی، استحکام مکانیکی و عملکرد ضد آلودگی را ادغام می کند و به عنوان بخش اصلی در سیستم های توزیع برق ولتاژ متوسط و بالا عمل می کند. یک حرفه ای تامین کننده باس بار لوله ای ریخته گری رزین اپوکسی محصولاتی را تولید می کند که استانداردهای سختگیرانه صنعتی را برآورده می کند و عملکرد پایدار را در محیط های پیچیده قدرت تضمین می کند.
(1) ساختار اصلی و عملکرد کلیدی
را باربری لوله ای ریخته گری رزین اپوکسی شامل یک هسته هادی (رسانایی ≥63٪ IACS) و یک لایه عایق رزین اپوکسی (ضخامت 5-10 میلی متر). دارای ولتاژ شکست ≥30kV/mm مقاومت عایق بالاتر از 1.0 × 10¹³Ω، و می تواند دمای کار -30 تا 130 درجه سانتیگراد را تحمل کند. لایه رزین اپوکسی آن غیر قابل اشتعال است (با استاندارد UL94 V-0) و مقاومت بالایی در برابر رطوبت و خوردگی شیمیایی دارد.
2. در کجا از میله لوله ای ریخته گری رزین اپوکسی استفاده می شود
به دلیل عایق بودن و پایداری برتر، باربری لوله ای ریخته گری رزین اپوکسی به طور گسترده در سناریوهایی که نیاز به ایمنی و قابلیت اطمینان بالا دارند، عمدتاً از جمله موارد زیر استفاده می شود:
- پست های فشار متوسط و بالا (10kV-35kV) که برای اتصالات باس بار بین ترانسفورماتورها، قطع کننده های مدار و تابلو برق استفاده می شود.
- کابینت های توزیع برق و تابلوهای کنترل داخلی، به ویژه در محیط های صنعتی با رطوبت بالا یا گرد و غبار.
- سیستم های قدرت در ساختمان های بلند، بیمارستان ها و مراکز داده، که ایمنی در برابر آتش و پایداری عایق بسیار مهم است.
- ایستگاه های انرژی تجدیدپذیر (خورشیدی، بادی) و کارخانه های صنعتی (پتروشیمی، متالورژی)، سازگار با شرایط سخت کاری.
قابل اعتماد تامین کننده باس بار لوله ای ریخته گری رزین اپوکسی مشخصات سفارشی، از جمله اندازه هادی و ضخامت های مختلف عایق را برای تناسب با سناریوهای مختلف نصب و الزامات ولتاژ ارائه می دهد.
3. مقایسه عملکرد با سایر میله های اتوبوس عایق شده
| نوع اتوبوس | ولتاژ شکست | مقاومت در برابر آتش | مقاومت در برابر رطوبت |
|---|---|---|---|
| باربری لوله ای ریخته گری رزین اپوکسی | ≥30kV/mm | UL94 V-0 (غیر قابل اشتعال) | عالی |
| میله اتوبوس عایق لاستیک سیلیکونی | ≥25kV/mm | UL94 V-1 | خوب |
| اتوبوس عایق پی وی سی | ≤15kV/mm | UL94 V-2 | بیچاره |
را باربری لوله ای ریخته گری رزین اپوکسی دارای مزایای آشکار در ولتاژ شکست و مقاومت در برابر آتش است، و آن را به انتخاب ارجح برای سناریوهای توزیع برق با ایمنی بالا تبدیل می کند. یک حرفه ای تامین کننده باس بار لوله ای ریخته گری رزین اپوکسی کیفیت محصول ثابت را برای برآورده کردن الزامات سخت پروژه های برق کلیدی تضمین می کند.
4. سوالات متداول
Q1: عمر مفید باس بار لوله ای ریخته گری رزین اپوکسی چقدر است؟
A: در شرایط کاری عادی، می تواند خدمت کند 30-40 سال ، با عملکرد پایدار و بدون پیری آشکار.
Q2: چگونه می توان یک تامین کننده قابل اعتماد لوله اتوبوس ریخته گری رزین اپوکسی را انتخاب کرد؟
A: اولویت بندی تامین کنندگان با گزارش های آزمایش نوع محصول، تجهیزات ریخته گری پیشرفته و تجربه غنی در کاربردهای سیستم قدرت.
Q3: آیا می توان از آن در محیط های بیرونی استفاده کرد؟
A: عمدتا برای استفاده در داخل ساختمان مناسب است. مدل های فضای باز با درمان ضد اشعه ماوراء بنفش از تامین کنندگان حرفه ای در دسترس هستند.
Q4: حداکثر ظرفیت حمل جریان این باس بار چقدر است؟
A: مدل های استاندارد می توانند تا 3500A ، با گزینه های سفارشی برای نیازهای فعلی بزرگتر.
