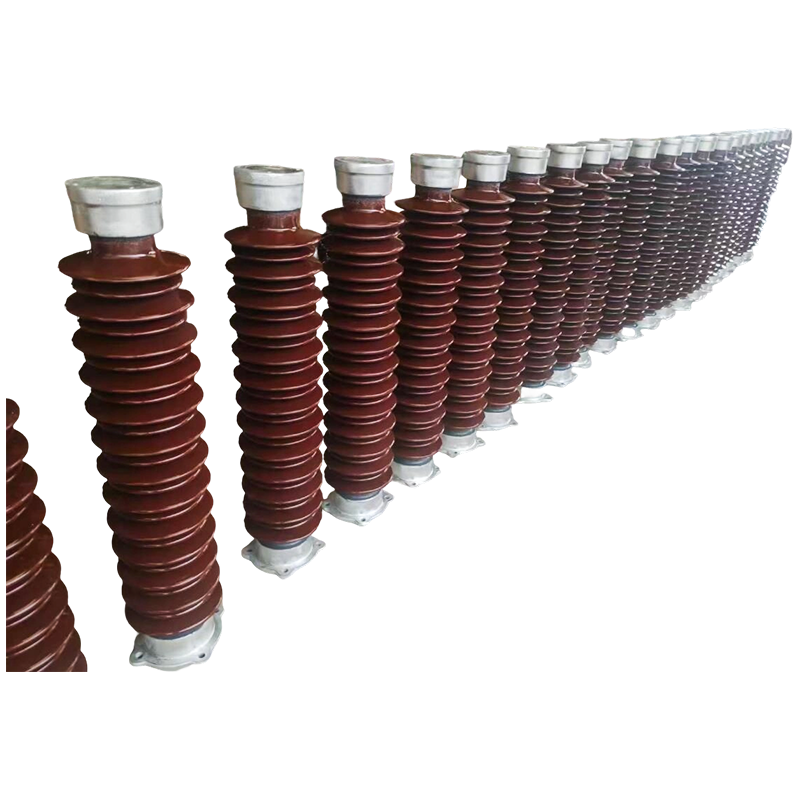

عایق پست

مزایای فنی

ساختار ساده و نصب آسان: میله لوله‌ای عایق‌شده مستقیماً به سازه‌های فولادی یا تکیه‌گاه‌های بتنی ثابت می‌شود و نیاز به بوش‌های دیواری و عایق‌های پستی را از بین می‌برد. از روش نصب در معرض استفاده می‌کند که توسط براکت‌های میله اتوبوس لوله‌ای اختصاصی با فاصله ≥275 میلی‌متر پشتیبانی می‌شود. براکت های ثابت زمانی نصب می شوند که دهانه آن از 6 متر تا 13 متر باشد.

استحکام مکانیکی بالا و دهانه پشتیبانی بزرگ: تنش مجاز گذرگاه لوله‌ای عایق‌شده چهار برابر میله‌های باس مستطیل شکل است و آن را قادر می‌سازد در برابر جریان‌های اتصال کوتاه قابل توجهی مقاومت کند. تحت جریان اتصال کوتاه 50 کیلو آمپر، یک گذرگاه لوله‌ای Φ100×6 میلی‌متر به دهانه معلق تا 9 متر می‌رسد و با پشتیبانی از براکت میله اتوبوس، دهانه می‌تواند به 13 متر برسد. باس میله را می توان مستقیماً به محفظه های ولتاژ بالا، راکتورهای محدودکننده جریان داخلی، یا کابینت های سوئیچ 10 کیلوولت متصل کرد و نیاز به عایق های پست مربوطه، اتصالات میله اتوبوس و پایه های سازه را کاهش داد.

عملکرد لرزه ای قوی: طراحی محصول شرایط لرزه ای، تحمل شتاب افقی 0.20 گرم، شتاب عمودی 0.15 گرم، فرکانس ارتعاش 20 هرتز و تحمل سه سیکل موج سینوسی را در نظر می گیرد. ضریب ایمنی بیش از 1.67 است که عملکرد طبیعی را در شرایط لرزه ای و اتصال کوتاه به طور همزمان تضمین می کند.

سازگاری عالی با محیط: مناسب برای ارتفاعات ≤4000 متر و محیط هایی با درجه شدت آلودگی کلاس V (آلودگی سنگین)، نسبت فاصله خزش طراحی 31 میلی متر بر کیلوولت است. پس از نصب اکستندرهای خزشی در پایانه های فضای باز، فاصله کل خزش کمتر از 680 میلی متر نیست.

ویژگی ها

ارزش ساده سازی ساختاری
در سیستم‌های شینه‌ای سنتی، عایق‌های پست عملکرد دوگانه پشتیبانی مکانیکی و عایق الکتریکی را انجام می‌دهند. از طریق طرح‌های نوآورانه که مستقیماً میله‌های باس لوله‌ای را روی تکیه‌گاه‌های سازه‌ای فولادی ثابت می‌کنند، تعداد عایق‌های مورد استفاده نه تنها کاهش می‌یابد، بلکه ساختار سیستم به طور اساسی ساده‌تر می‌شود. این امر پیچیدگی نصب و نقاط خرابی احتمالی را کاهش می دهد، که منعکس کننده روند تکنولوژیک تکامل از اجزای گسسته به سمت سیستم های یکپارچه است.

الزامات سازگاری با محیط
عایق‌های پست باید الزامات عملیات پایدار طولانی‌مدت را در محیط‌های سخت برآورده کنند، به‌ویژه در شرایط شدید با سطوح آلودگی تا کلاس V، جایی که عملکرد فلاش‌آور ضد آلودگی آنها به یک شاخص حیاتی تبدیل می‌شود. با بهینه سازی طراحی سوله، استفاده از مواد آبگریز و کنترل دقیق فاصله خزش، عملکرد عایق قابل اعتماد در محیط های خاص مانند مناطق آلوده ساحلی و صنعتی تضمین می شود.

تحلیل مقایسه ای نصب و نگهداری
در مقایسه با روش‌های پیچیده مورد نیاز برای نصب عایق‌های پست سنتی - مانند ساخت فونداسیون، تراز کردن و تثبیت چند نقطه - سیستم‌های لوله‌ای لوله‌ای یکپارچه از روش‌های نصب براکت استاندارد شده استفاده می‌کنند و دوره‌های ساخت را به طور قابل توجهی کوتاه می‌کنند. از نظر تعمیر و نگهداری، عایق های سنتی نیاز به تمیز کردن منظم آلودگی، تشخیص ترک و آزمایش الکتریکی دارند، در حالی که طراحی کاملاً محصور میله های اتوبوس لوله ای به طور قابل ملاحظه ای فرکانس و هزینه های تعمیر و نگهداری را کاهش می دهد.

مشخصات فنی مواد و فرآیند
عایق های پست مدرن عمدتاً با استفاده از چینی الکتریکی با استحکام بالا، شیشه های سخت شده یا مواد کامپوزیت تولید می شوند. در این میان، عایق های کامپوزیتی مزایایی مانند آب گریزی عالی، مقاومت در برابر ترکیدگی بالا و وزن سبک را ارائه می دهند.
