میله اتوبوس لوله لاستیکی سیلیکونی EPDM
گذرگاه لولهای لاستیکی سیلیکونی EPDM از طراحی ساختاری عایق محافظ مرکب استفاده میکند. از طریق فناوری اکستروژن پلیمری، هادی مسی یا آلومینیومی لولهای، محافظ رسانا، لایه عایق و محافظ عایق در یک فرآیند واحد اکسترود میشوند و به هر دو عملکرد عایق جریان رسانا و عایق محافظ برای سیم دست مییابند. باس بار لولهای لاستیکی سیلیکونی EPDM با استفاده از فناوری اکستروژن سه لایه تولید میشود که از اتصالات محکم و بدون شکاف بین لایههای محافظ داخلی و خارجی و لایه عایق اطمینان حاصل میکند. ماده عایق اولیه لاستیک اتیلن پروپیلن دی ان مونومر (EPDM) است، هادی یک لوله مسی جامد است، لایه محافظ فلزی از فویل مسی ساخته شده است، غلاف بیرونی از عایق پلیمری پلی اولفین تشکیل شده است و اتصالات دارای طراحی محافظ برای رسیدن به عایق کامل در طول کل خط هستند.
- جزئیات محصول
- ویژگی ها
- تماس با ما
مزایای فنی
فناوری اکستروژن سه لایه: محافظ هادی، لایه عایق و محافظ عایق به طور همزمان اکسترود شده و تشکیل میشوند و از رابطهای محکم و بدون شکاف بین لایهها اطمینان میدهند که عملکرد کلی محصول را به طور قابل توجهی افزایش میدهد.
طراحی میدان الکتریکی بهینه شده: پایانهها از یک ساختار پیشساخته جمعشدگی سرد استفاده میکنند که میدان الکتریکی را در نقاط تمرکز ولتاژ از طریق مخروطهای تنش توزیع میکند، شدت میدان الکتریکی را کاهش میدهد و آسیب تخلیه و عایق را به حداقل میرساند.
اتصال قابل اعتماد و ظرفیت حمل جریان: آداپتورهای ترمینال انتقال صاف از هادی لوله مسی دایره ای به اتصالات انبساط انعطاف پذیر را امکان پذیر می کنند و افزایش دما را در انتها کاهش می دهند و ظرفیت حمل جریان هادی را تضمین می کنند. اتصالات میانی از اتصالات آستین داخلی فولاد ضد زنگ برای هادی ها استفاده می کنند که از بیرون با دو شینه اتصال نیمه دایره ای محکم می شوند و با استفاده از چهار ابزار تخصصی C-clamp فولاد ضد زنگ سفت و جوش داده می شوند که از ظرفیت حمل جریان هادی و جلوگیری از تغییر شکل جلوگیری می کند.
ساختار فشرده و ضد آب: اتصالات فشرده و آسان برای نصب هستند. اتصالات میانی ضدآب مخصوص عملیات غوطه وری کوتاه مدت باس بار را پشتیبانی می کند.
| ساختار و الزامات محصول | |

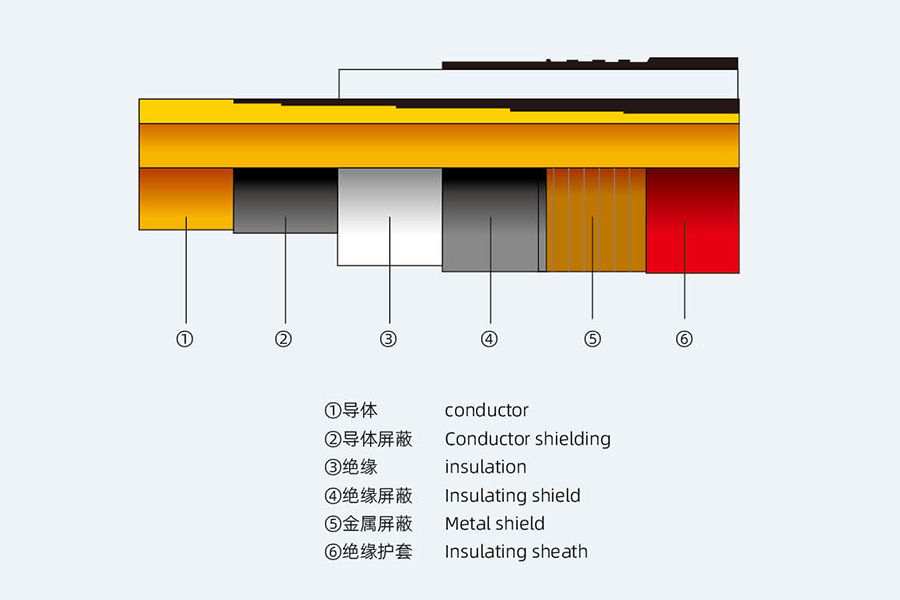

 | شینه لوله ای عایق بندی شده کامپوزیت ترکیبی از یک هادی شینه لوله ای (مسی یا آلومینیومی) و یک سپر هادی، عایق، سپر عایق و غیره است که توسط پلیمر اکسترود می شود تا جریان رسانایی و عایق محافظ شینه را مشخص کند. انتخاب مواد خام اصلی: لوله سخت مسی رسانا (ویژه سفارشی)، صفحه داخلی، صفحه بیرونی، یک لاستیک EPDM، یک لایه محافظ فلزی، یک فویل مسی، یک غلاف بیرونی و یک عایق پلیمری پلی اولفین. فناوری هسته: فناوری اکستروژن سه لایه - تضمین کیفیت اکستروژن، رابط بین محافظ داخلی و خارجی و عایق بدون شکاف محکم است، که عملکرد باس لوله عایق را تا حد زیادی بهبود می بخشد. فناوری اتصال باسبار لوله عایق از اتصال لوله محافظ برای کامل کردن محصول استفاده می کند. |

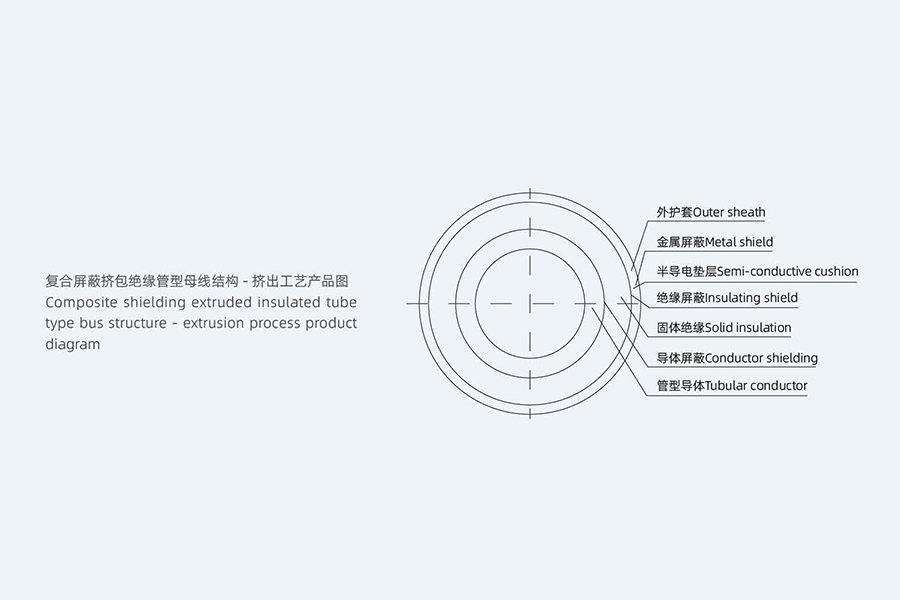

| طراحی ساختار محصول |
 |
| مزایای گذرگاه نوع لوله عایق اکسترود شده |
 |

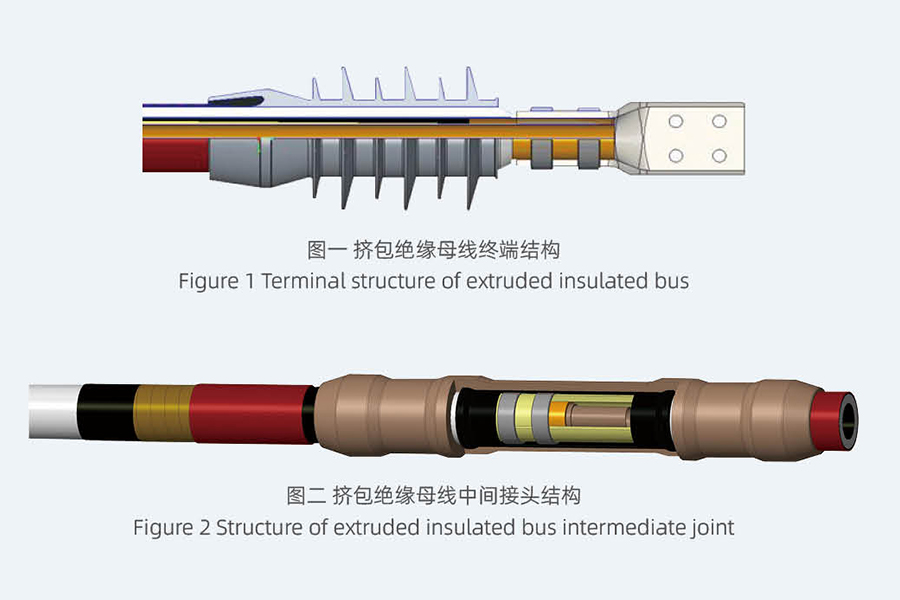

| آداپتور ترمینال لوله مسی هادی گرد را با انتهای اتصال درز انبساط نرم وصل می کند و انتقال صاف از گرد به مربع را به دست می آورد، افزایش دمای انتهایی را کاهش می دهد و ظرفیت حمل جریان هادی را تضمین می کند. مخروط تنش برای تغییر توزیع میدان الکتریکی در غلظت ولتاژ ترمینال انقباض سرد پیش ساخته، کاهش شدت میدان الکتریکی، کاهش تخلیه محصول، کاهش آسیب عایق، بهبود عملکرد شین لوله، اطمینان از عمر عملیاتی شین لوله و کاهش نرخ تصادف استفاده می شود. |
| تکنولوژی تولید شینه نوع لوله عایق |
| مزایای اتصال: ساختار کوچک، نصب آسان، پس از درمان ویژه می تواند برای مدت کوتاهی در آب غوطه ور شود، با تغییر شکل هندسی غلظت ولتاژ اتصال باسبار لوله برای تغییر توزیع میدان الکتریکی، کاهش قدرت میدان الکتریکی، به منظور کاهش احتمال تولید کرونا، کاهش آسیب عایق، بهبود عملکرد شین لوله، کاهش طول عمر باس بار شکستگی لوله، اطمینان از کاهش طول عمر گذرگاه لوله. |
 |
| قوانین عمومی |
| این مشخصات فنی برای باس بار مسی کاملاً عایق بندی شده کامپوزیت کاربرد دارد و الزامات فنی را از نظر عملکرد، ساختار، عملکرد، نصب و آزمایش ارائه می دهد. این مشخصات فنی حداقل الزامات فنی است، تمام جزئیات فنی را مشخص نمی کند و مفاد استانداردها و مشخصات مربوطه را به طور کامل نقل نمی کند. پیمانکار باید محصولات باکیفیت را مطابق با این مشخصات فنی و استانداردهای ملی مربوطه ارائه دهد. |
| راه حل های کاربردی معمولی برای شینه های لوله عایق |
| روش 1: ترانسفورماتور اصلی را به اتاق کنترل وصل کنید این رایج ترین روش استفاده از شینه لوله ای است. شینه به طور مستقیم از پایانه های ولتاژ پایین ترانسفورماتور اصلی به ترانسفورماتور متصل می شود سوئیچ ترمینال های کابینت در اتاق کنترل. مزایای اصلی: مناسب برای جریان های بزرگ. سیم کشی شفاف و زیبا است و می تواند کاملاً عایق یا نیمه عایق باشد. |
 |
| روش 2: شینه از طریق یک ترانشه کابل یا نیم طبقه کابل هدایت می شود شکل زیر یکی دیگر از روش های رایج اعمال شینه های لوله ای است. شین ها را می توان از طریق ترانشه های کابل زیرزمینی به کابینت سوئیچ متصل کرد یا نیم طبقه کابل، و همچنین می تواند برای اتصالات بین کابینت سوئیچ استفاده شود. این شینه کاملاً عایق است و مخصوصاً برای شرایط مناسب است جایی که سیم کشی مشکل است |
 |
| روش 3: شینه های لوله ای از طریق ترانشه های کابل یا نیم طبقه کابل عبور می کنند. این روش روش اتصال کابل بالایی کابینت سوئیچ است. همچنین می توان آن را از طریق نیم طبقه کابل و اتصال کابل پایینی متصل کرد روش کاربران می توانند با توجه به وضعیت واقعی انتخاب کنند. نوع شینه کاملاً عایق است. |
 |
| روش 4: سیستم مانیتورینگ CNC باس لوله ای شرکت ما به تنهایی آن را توسعه می دهد و نظارت هوشمند بدون سرنشین بر داده های فنی چندگانه اتوبوس لوله را اجرا می کند. |
 |
| باسبار لوله عایق |
 |
مزایای اتصالات میانی پیش ساخته سرد شرینک
ساختار جمع و جور، آسان برای نصب.
با اصلاح شکل هندسی آن، توزیع میدان الکتریکی را در نقاط تمرکز ولتاژ اتصال باس لولهای تغییر میدهد و در نتیجه شدت میدان الکتریکی را کاهش میدهد.
هدف آن به حداقل رساندن احتمال تخلیه کرونا، کاهش آسیب عایق و بهبود عملکرد باس بار لولهای است.
طول عمر عملیاتی میله اتوبوس لوله ای را تضمین می کند و بروز حوادث خرابی را کاهش می دهد.
تماس مستقیم بین هادی ها از طریق آستین های داخلی از جنس استنلس استیل به دست می آید که از بیرون با دو میله اتوبوس نیمه دایره ای متصل شده اند. چهار گیره C از جنس استنلس استیل با استفاده از قالبهای ابزار تخصصی سفت و جوش داده میشوند که از ظرفیت حمل جریان هادی و جلوگیری از تغییر شکل جلوگیری میکند.
پس از تصفیه ضد آب، اتصالات میانی به میله اتوبوس اجازه می دهد تا زمانی که در آب غوطه ور است، برای مدت کوتاهی کار کند.
درباره ما
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
ما یک تیم حرفه ای از کارشناسان صنعت، پرسنل مهندسی و فنی ارشد و متخصصان تولید با تجربه را جمع آوری می کنیم که سال هاست در فناوری تجهیزات قدرت مشغول به کار بوده اند.
محصولات اصلی ما شامل شینههای لولهای مسی و آلومینیومی، شینههای لوله برق باد، شینههای فشرده (فشرده) و سیستمهای خط تماس کشویی است. ما بر روی تحقیق و توسعه و ساخت شینهای لوله محصور 0.4 تا 35 کیلو ولت با عایق کاری کامل و سیستمهای راهرو رزین ریختهگری ولتاژ پایین تمرکز میکنیم که مسیرهای انتقال توان قابل اعتمادی را برای نیروگاهها، پستها، مزارع بادی، حمل و نقل ریلی و تاسیسات صنعتی فراهم میکند.
گواهی افتخار
اخبار
-
-
باسهای لولهای کاملاً عایقشده به سه ماده عایق اولیه متکی هستند: PTFE (پلی تترا فلوئورواتیلن) , ترکیب ریخته گری رزین اپوکسی ، و لاستیک سیلیکونی EPDM . هر ماده بر اساس کلاس ولتاژ، دمای عملیاتی و قرار گرفتن در معرض محیط ان...
View More + -
A اتوبوس برقی یک سیستم توزیع الکتریکی پیش ساخته و کاملاً محصور است که جریان را از طریق هادی های مسی یا آلومینیومی جامد که در داخل یک محفظه فلزی قرار گرفته اند، حمل می کند و جایگزین دسته های کابل و مجرای جریان متوسط و بالا می شود. درجه بندی جری...
View More +
میله اتوبوس لوله ای کاملا عایق Industry knowledge
1. اتوبوس لوله ای سیلیکونی EPDM چیست
را میله اتوبوس لوله لاستیکی سیلیکونی EPDM یک جزء رسانای عایق شده تخصصی است که یک هسته رسانای فلزی را با یک لایه عایق خارجی لاستیکی سیلیکونی EPDM ترکیب می کند. این برای سیستم های توزیع برق با ولتاژ بالا طراحی شده است که دارای عایق عالی، مقاومت در برابر آب و هوا و دوام مکانیکی است. یک حرفه ای تامین کننده لوله اتوبوس سیلیکونی EPDM محصولاتی را تولید می کند که مطابق با استانداردهای صنعتی از جمله میله لوله لوله ای سیلیکونی EPDM ولتاژ بالا برای سناریوهای ولتاژ متوسط و بالا (10kV-35kV).
(1) ساختار اصلی و ویژگی های کلیدی
را میله اتوبوس لوله لاستیکی سیلیکونی EPDM از یک هسته هادی مس یا آلومینیوم (رسانایی ≥60٪ IACS) و یک لایه عایق لاستیک سیلیکونی EPDM به ضخامت 3-8 میلی متر تشکیل شده است. می تواند در برابر ولتاژ شکست مقاومت کند ≥25kV/mm دمای کار از -40 تا 120 درجه سانتیگراد و مقاومت عالی در برابر ازن، اشعه ماوراء بنفش و خوردگی شیمیایی دارد.
2. کاربردهای اصلی میله اتوبوس لوله لاستیکی سیلیکونی EPDM
به لطف عایق کاری عالی و سازگاری با محیط زیست، میله اتوبوس لوله لاستیکی سیلیکونی EPDM به طور گسترده در سیستم های قدرت و کاربردهای صنعتی استفاده می شود، به طور عمده شامل:
- پست های فشار متوسط و بالا (10kV-35kV) که برای اتصالات باس بار بین تابلو برق، ترانسفورماتورها و قطع کننده های مدار استفاده می شود.
- سیستم های توزیع برق در فضای باز، سازگار با آب و هوای سخت مانند باران، برف و نور شدید خورشید.
- کارخانه های صنعتی (متالورژی، شیمیایی، الکترونیک)، که در آن مقاومت در برابر خوردگی و پایداری عایق مورد نیاز است.
- ایستگاه های انرژی تجدیدپذیر (خورشیدی، بادی)، اتصال تجهیزات تولید برق به شبکه های توزیع.
قابل اعتماد تامین کننده لوله اتوبوس سیلیکونی EPDM مشخصات سفارشی را برای تناسب با فضاهای مختلف نصب و الزامات ولتاژ ارائه می دهد و از انتقال ایمن و پایدار برق اطمینان می دهد.
3. مقایسه عملکرد با میله های اتوبوس عایق بندی شده سنتی
| نوع اتوبوس | ولتاژ شکست | مقاومت در برابر آب و هوا | عمر خدمات |
|---|---|---|---|
| میله اتوبوس لوله لاستیکی سیلیکونی EPDM | ≥25kV/mm | عالی (مقاوم در برابر اشعه ماوراء بنفش/ازن) | 25-35 سال |
| اتوبوس بار عایق پی وی سی | ≤15kV/mm | ضعیف (UV مستعد پیری) | 10-15 سال |
| بار اتوبوس عایق سرامیک | ≥30kV/mm | خوب (شکننده) | 20-25 سال |
را میله لوله لوله ای سیلیکونی EPDM ولتاژ بالا به دلیل عملکرد متعادل خود متمایز است - مقاومت در برابر آب و هوا بهتر از PVC و انعطاف پذیری بالاتر نسبت به سرامیک، که آن را برای کاربردهای ولتاژ بالا در فضای باز و صنعتی ایده آل می کند.
4. سوالات متداول
Q1: نوار لوله لوله لاستیکی EPDM سیلیکون برای چه محدوده ولتاژی مناسب است؟
A: این عمدتا برای استفاده می شود 10kV-35kV سیستم های قدرت متوسط و ولتاژ بالا، با گزینه های سفارشی برای سطوح ولتاژ بالاتر.
Q2: چگونه می توان یک تامین کننده قابل اعتماد لوله اتوبوس سیلیکونی EPDM را انتخاب کرد؟
پاسخ: تامین کنندگانی با گزارش های تست عملکرد عایق، کیفیت مواد EPDM پایدار و قابلیت های تولید سفارشی انتخاب کنید.
Q3: آیا می توان از آن در محیط های ساحلی یا خورنده استفاده کرد؟
پاسخ: بله، لایه لاستیکی سیلیکونی EPDM آن دارای مقاومت در برابر خوردگی قوی است، مناسب برای محیط های صنعتی ساحلی و شیمیایی.
Q4: حداکثر ظرفیت حمل جریان این باس بار چقدر است؟
A: مدل های استاندارد می توانند تا 3000A ، با گزینه های ظرفیت بیشتر در دسترس از تامین کنندگان حرفه ای.
