میله اتوبوس لوله ای کاملا عایق

میله لوله ای کاملاً عایق شده WOPENG به عنوان راه حل اصلی برای نسل جدید سیستم های انتقال نیرو عمل می کند. این یک طراحی کاملاً محافظ، کاملاً عایق و کاملاً محافظت شده برای از بین بردن خطرات شوک الکتریکی و تداخل خارجی دارد. این محصول محدوده ولتاژ کاملی از 0.4 کیلو ولت تا 550 کیلو ولت، با قابلیت تطبیق دما از -45 تا 250 درجه سانتیگراد، مقاومت لرزه ای تا شدت 8 درجه و مقاومت در برابر آلودگی مطابق با الزامات سختگیرانه محیط های کلاس V را پوشش می دهد. از طریق یک ساختار عایق چند لایه و فناوری یکسان سازی ولتاژ خازنی، توزیع میدان الکتریکی یکنواخت را با سطوح تخلیه جزئی زیر 5 pC و طول عمر طراحی بیش از 30 سال به دست می آورد.

View All Products +

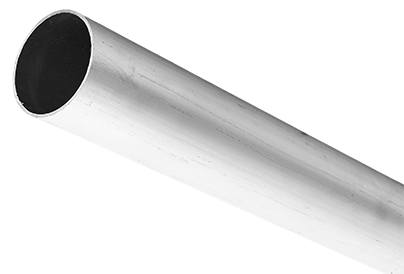

باربری لوله ای آلیاژ آلومینیوم

گذرگاه لوله آلیاژ آلومینیوم-منیزیم 6063G یک ماده تجهیزات کلیدی برای سیستم های انتقال و تبدیل نیرو است که عمدتاً توسط شرکت Jiangsu Wopeng Electric Power Equipment Co., Ltd. تولید می شود. شینه های لوله آلیاژ آلومینیوم ارت و شینه های لوله آلیاژ آلومینیوم 2A14 مقاوم در برابر حرارت. اینها عمدتاً به عنوان رسانای اضافه جریان در پست‌های 220KV، 500KV، 750KV، ±800KV و 1000KV و پروژه‌های ایستگاه مبدل شرکت‌های برق در سراسر جهان، و همچنین در دستگاه‌های یخ زدایی DC با جریان بالا استفاده می‌شوند. ویژگی های اصلی عملکرد آن عبارتند از: از فناوری پیشرفته لوله های بدون درز ریخته گری داغ استفاده می کند که منجر به سطح صاف، دقت ابعادی بالا، استحکام کششی بالا و مقاومت در برابر تخلیه و تغییر شکل می شود. از مواد کمیاب خاکی و آلیاژ آلومینیوم مقاوم در برابر حرارت استفاده می کند که به طور مستقل توسط این شرکت توسعه یافته و برای آن پتنت های اختراع ملی اعمال شده است، دارای خواص پردازش عالی، جوشکاری، هدایت الکتریکی و مقاومت در برابر حرارت است و توسط بخش های علمی و فناوری به عنوان رسیدن به سطوح پیشرفته بین المللی تایید شده است. دارای شرایط اتلاف گرمای جابجایی خوب، افزایش دمای کم، تلفات کم، رسانایی قوی و ظرفیت حمل جریان زیاد است. دارای مقاومت حرارتی عالی، با دمای عملیاتی 150 تا 200 درجه سانتیگراد، و استحکام مکانیکی بالایی را حتی در دماهای بالا حفظ می کند، که به طور قابل توجهی ایمنی و قابلیت اطمینان سیستم های انتقال و تبدیل نیرو را بهبود می بخشد. ردپای نصب آن فقط در حدود 1/3 از هادی های انعطاف پذیر است و دارای مقاومت در برابر خوردگی، مقاومت در برابر یخ زدگی، مقاومت در برابر بلایای قوی و عمر طولانی است. نصب آن آسان است، از نظر زیبایی شناسی دلپذیر، ایمن، پایدار و قابل اعتماد در کار است و برای بازرسی و نگهداری راحت است.

View All Products +
باس بار فشار متوسط و ضعیف

باس بارهای ولتاژ متوسط و کم در درجه اول شامل مجموعه کامل باس میلگردهای لوله ای عایق شده با ولتاژ 0.4 کیلو ولت، 10 کیلو ولت و 35 کیلو ولت است. در میان آنها، سری های ولتاژ پایین 0.4 کیلوولت جریان های نامی از 1000 A تا 8000 A را پوشش می دهد، از هادی های لوله مسی و فناوری ریخته گری اپوکسی استفاده می کند و افزایش دما را زیر 30 K حفظ می کند. A، استفاده از فرآیندهای ریخته‌گری اپوکسی و عایق‌بندی پیچیده، با محدودیت‌های افزایش دما به ترتیب <30 K و <45 K. همه باس بارهای فشار متوسط و فشار ضعیف با استانداردهای DL/T 1658-2016 و DL/T 5789-2019 مطابقت دارند. آنها دارای ساختار محصور شده کاملا عایق، فناوری درجه بندی ولتاژ صفحه نمایش خازنی و هادی های مسی T2 با خلوص بالا هستند. این محصولات مزایای جامعی مانند ظرفیت حمل جریان بالا، اثر پوستی کم، استحکام مکانیکی بالا، قابلیت دهانه طولانی، مقاومت در برابر لرزش، محافظ عایق کامل، امتیاز حفاظتی بالا و سازگاری با محیط‌های خشن را ارائه می‌دهند. آنها به طور گسترده در سناریوهایی از جمله پست‌ها، ایستگاه‌های تقویت‌کننده خورشیدی بادی، توزیع برق صنعتی و مراکز داده استفاده می‌شوند.

View All Products +

محصولات Industry knowledge

1. باس بار لوله ای چیست؟

A میله اتوبوس لوله ای یک هادی استوانه ای توخالی ساخته شده از آلیاژهای آلومینیوم یا مس است که برای حمل جریان های الکتریکی بالا در تابلو برق، پست ها و سیستم های توزیع برق طراحی شده است. بر خلاف میله های اتوبوس مستطیلی یا مسطح، شکل لوله ای را ارائه می دهد استحکام مکانیکی برتر، کاهش ضایعات اثر پوستی و افزایش خنک کننده طبیعی . قطر خارجی معمولی از 40 میلی متر تا 200 میلی متر ، با ضخامت دیوار بین 3 میلی متر تا 10 میلی متر، با رتبه بندی های فعلی از 800 A تا 6000 A .

با توجه به هندسه کارآمد، باس بار لوله‌ای تنش میدان الکتریکی را کاهش می‌دهد و یکنواختی توزیع ولتاژ را بهبود می‌بخشد و آن را برای تاسیسات ولتاژ متوسط و فشار قوی بسیار مناسب می‌کند. معمولاً از آلیاژهای آلومینیوم با رسانایی بالا مانند 6063-T6 یا مس با سطوح تماس آبکاری شده ساخته می‌شود که هم عملکرد الکتریکی و هم قابلیت اطمینان طولانی مدت را در محیط‌های سخت تضمین می‌کند.

در سیستم‌های قدرت مدرن، باس‌های لوله‌ای به طور گسترده در پست‌های عایق هوا (AIS)، تابلو برق عایق‌شده با گاز (GIS) و تأسیسات انرژی‌های تجدیدپذیر استفاده می‌شوند. طراحی فشرده و انتقال جریان پایدار الزامات حیاتی هستند.

2. اتوبوس لوله ای چگونه کار می کند؟

یک گذرگاه لوله ای یک مسیر با امپدانس کم برای جریان جریان فراهم می کند و ترکیب می شود رسانایی، کاهش اثر پوست و اتلاف گرمای کارآمد . در مقایسه با هادی های جامد، مقاومت AC را می توان کاهش داد 15-25٪ بهبود بهره وری انرژی و کاهش تلفات انتقال در برنامه های مسافت طولانی یا با جریان بالا.

عملکرد آن توسط هدایت الکتریکی، هندسه هادی و ویژگی های حرارتی کنترل می شود. با بهینه‌سازی این عوامل، میله‌های باس لوله‌ای جریان پایدار را تضمین می‌کنند و در عین حال افزایش دمای قابل قبولی را تحت عملکرد مداوم حفظ می‌کنند.

(1) کاهش اثر پوست

ساختار توخالی سطح موثر را افزایش می دهد و اجازه می دهد جریان یکنواخت تری توزیع شود. یک لوله آلومینیومی 100 میلی متری می تواند حمل کند حدود 25 درصد جریان بیشتر از یک هادی جامد معادل. این مزیت در فرکانس های بالاتر و اندازه هادی بزرگتر قابل توجه تر می شود.

(2) عملکرد مکانیکی و حرارتی

شکل استوانه ای آن مقاومت قوی در برابر نیروهای الکترومغناطیسی در طول رویدادهای اتصال کوتاه ایجاد می کند و عملکرد خنک کننده را از طریق همرفت طبیعی افزایش می دهد. سطوح داخلی و خارجی لوله اجازه تبادل حرارت بهتر را می دهد و به حفظ دمای عملیاتی ایمن حتی در شرایط بار بالا کمک می کند.

مقایسه باس بار لوله‌ای در مقابل توپر (4000A، 60Hz)
پارامتر	باربری لوله ای	میله اتوبوس جامد
وزن	~ 6.2 کیلوگرم	18.5 کیلوگرم
نسبت مقاومت AC	1.08	1.32
منطقه خنک کننده	بالا	متوسط
قدرت اتصال کوتاه	95 کیلو آمپر	70 کیلو آمپر

3. مزایا و برنامه های کاربردی کلیدی

میله اتوبوس لوله ای به دلیل کارایی و قابلیت اطمینان آنها در سیستم های قدرت مدرن به طور گسترده استفاده می شود:

توان بالاتر با کاهش وزن ، بهبود کارایی سازه
اثر تخلیه تاج کمتر، به ویژه در سیستم های ولتاژ بالا مهم است
مقاومت قوی در برابر لرزش و استرس مکانیکی
نصب ساده و تعمیر و نگهداری انعطاف پذیر

این مزایا، میله‌های اتوبوس لوله‌ای را برای پست‌ها، سیستم‌های برق بادی، نیروگاه‌های فتوولتائیک، تأسیسات تولید صنعتی و اتصالات ترانسفورماتور ایده‌آل می‌سازد. توانایی آنها در تحمل بارهای جریان بالا در حالی که ابعاد فشرده را حفظ می کنند، از توسعه زیرساخت های انرژی مدرن و سیستم های شبکه هوشمند پشتیبانی می کند.

4. سوالات متداول (سؤالات متداول)

Q1: رتبه فعلی؟

به طور معمول از 1600A تا 5000A بسته به قطر، مواد و شرایط خنک کننده. قطرهای بزرگتر و طرح های بهینه شده می توانند جریان های بالاتری را نیز پشتیبانی کنند.

Q2: آلومینیوم در مقابل مس؟

آلومینیوم است سبک تر و مقرون به صرفه تر ، آن را برای نصب در مقیاس بزرگ مناسب می کند، در حالی که مس رسانایی بالاتری را ارائه می دهد و برای سیستم های فشرده ای که نیاز به حداکثر کارایی دارند ترجیح داده می شود.

Q3: روش نصب؟

اکثر سیستم ها استفاده می کنند اتصالات پیچ و مهره ای یا گیره ای ، امکان نصب سریع، گسترش آسان و نگهداری راحت را بدون فرآیندهای پیچیده جوشکاری فراهم می کند.

Q4: استفاده در فضای باز؟

بله، میله‌های اتوبوس لوله‌ای برای استفاده در فضای باز مناسب هستند، زمانی که با پوشش‌های آندایز کننده یا محافظ برای مقاومت در برابر خوردگی، قرار گرفتن در معرض اشعه ماوراء بنفش و آلودگی محیطی درمان شوند.

Q5: محدودیت دما؟

به طور معمول 90 درجه سانتیگراد برای آلومینیوم تحت شرایط عملیاتی عادی، با محدودیت‌های بالاتر برای بارگذاری اضطراری کوتاه مدت بسته به استانداردهای عایق و طراحی.

میله‌های اتوبوس لوله‌ای همچنان به تکامل خود ادامه می‌دهند راندمان بالا، قابلیت اطمینان ساختاری و طراحی فشرده برای سیستم های انتقال و توزیع برق مدرن.
