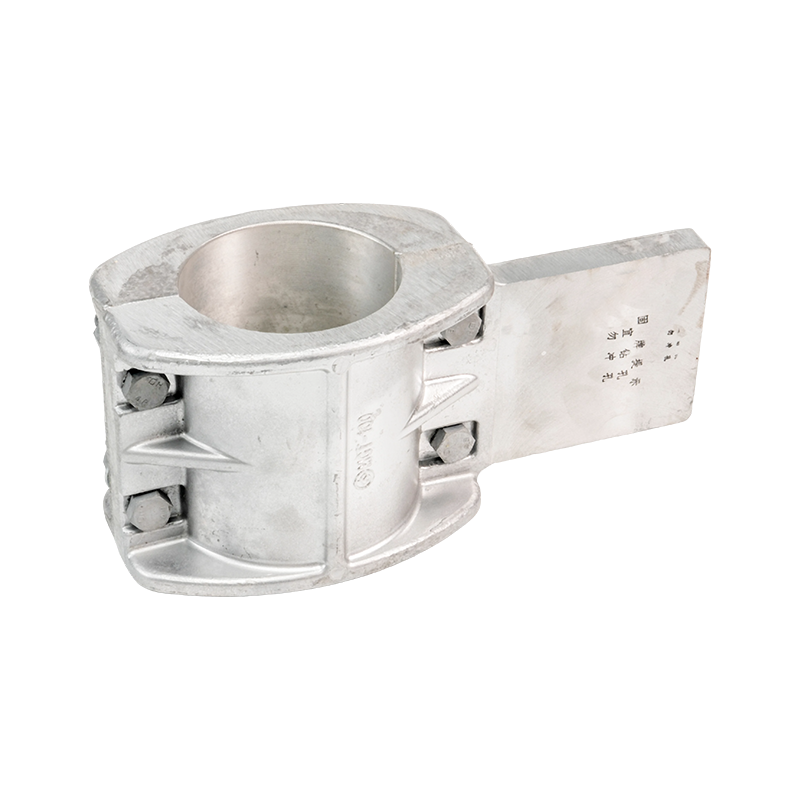

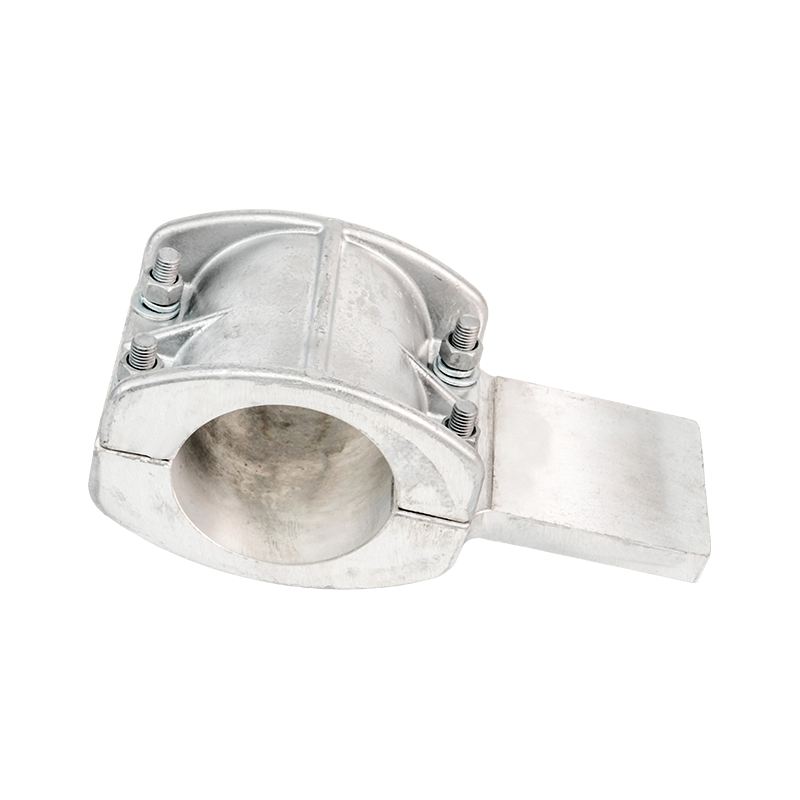

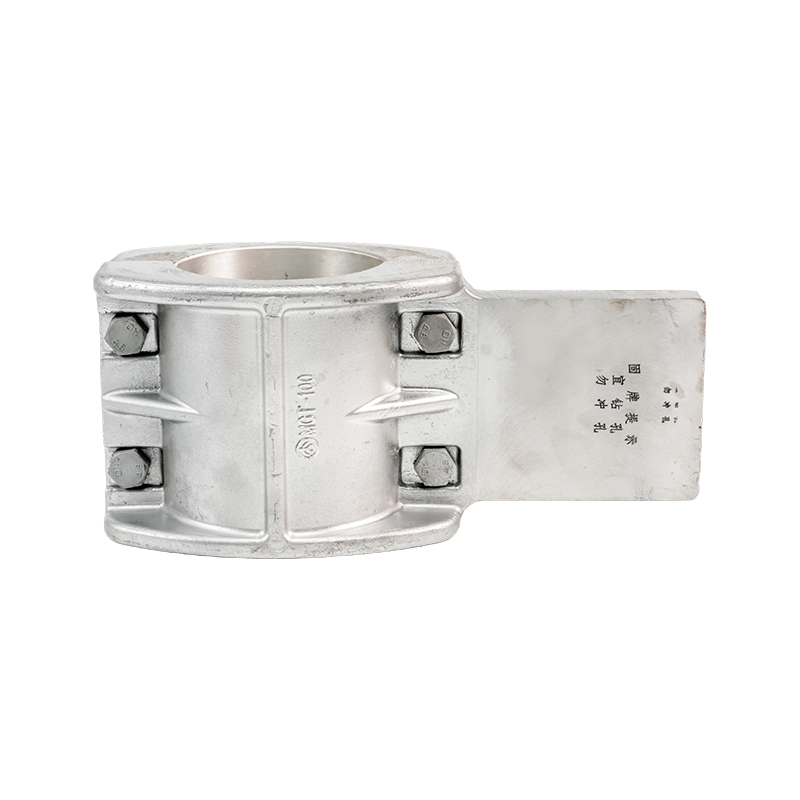

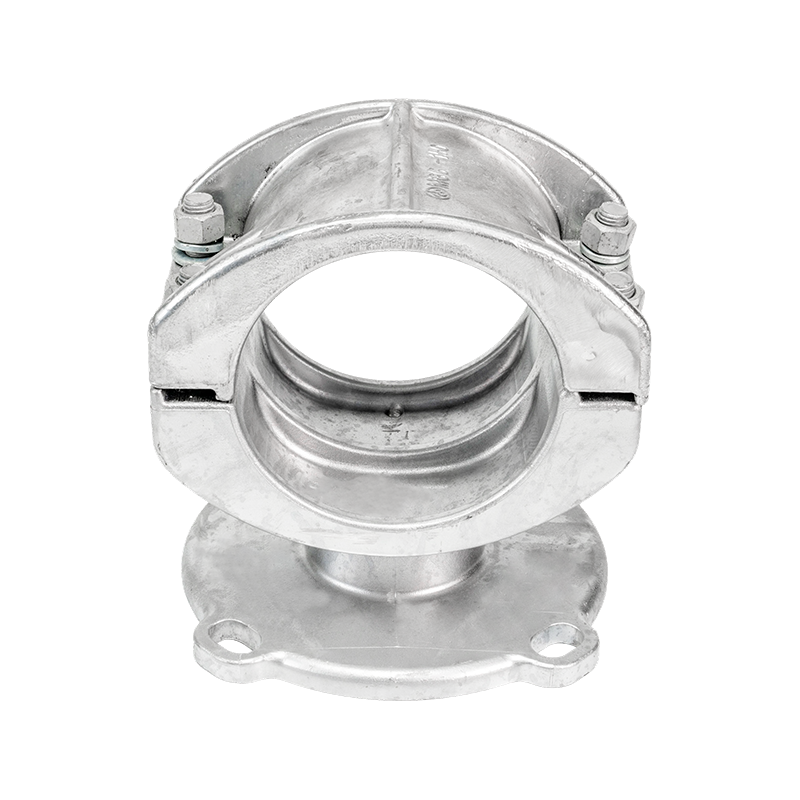

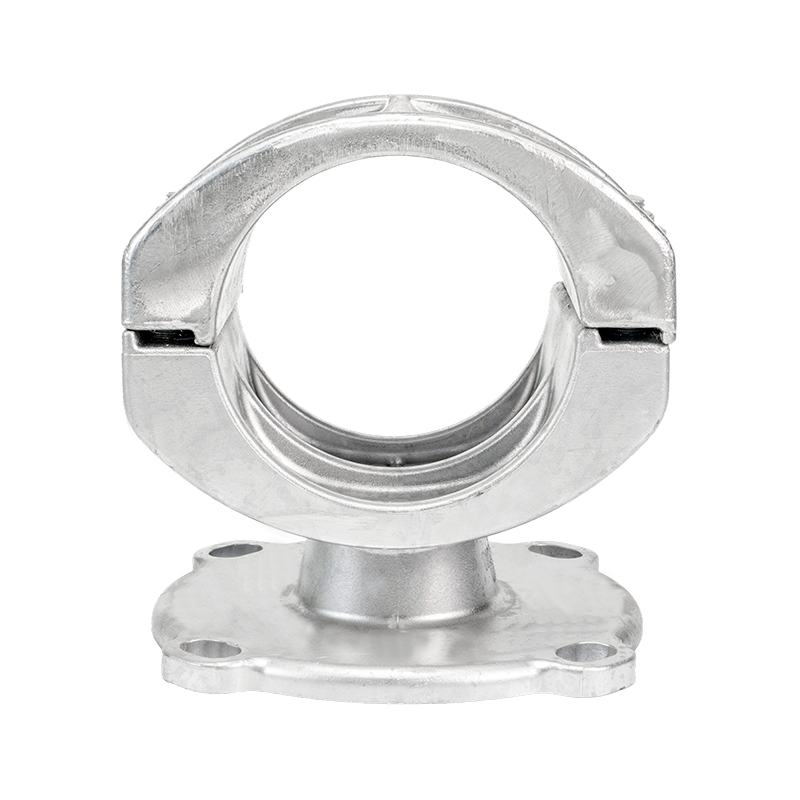

پشتیبانی از باس بار (نوع پشتیبانی ثابت)

مزایای فنی

نوع سخت افزار ثابت MGG: سازگار با قطر بیرونی باس لوله ای از Φ50 میلی متر تا Φ180 میلی متر.  موجود در هر دو مدل استاندارد و تقویت شده. ساخته شده از قطعات فولادی گالوانیزه گرم، با پارامترهای ابعادی و وزنی مشخص.

درپوش انتهایی نوع MGF: سازگار با قطرهای داخلی/خارجی باس بار لوله‌ای از Φ50/45 میلی‌متر تا Φ250/230 میلی‌متر. موجود در انواع توپی استاندارد، میرایی و پایانی. نوع میرایی مجهز به سیم‌های میرایی LGJ-240 تا LGJ-630 برای افزایش مقاومت لرزه‌ای و لرزشی

گیره های کششی برای رشته های فولادی: شامل نوع فورج یکپارچه و نوع طراحی جهانی است. سازگار با قطر رشته های فولادی از Φ7.8 میلی متر تا Φ16.0 میلی متر، با قدرت گرفتن از 45 کیلو نیوتن تا 187 کیلو نیوتن.  ساخته شده از قطعات فولادی گالوانیزه گرم، دارای ابعاد استاندارد و پارامترهای مقاومت در دست.

پشتیبان رشته های آلومینیومی با هسته فولادی (ACSR): ساختار مطابق با استاندارد GB1179-83 است. سطح مقطع اسمی 10/2 میلی متر مربع تا 240/30 میلی متر مربع را پوشش می دهد. پارامترهای استاندارد مانند سطح مقطع محاسبه شده، قطر خارجی، مقاومت DC، مقاومت کششی محاسبه شده و وزن محاسبه شده را ارائه دهید.

ویژگی ها

مواد و فرآیند: سخت افزار با استفاده از فولاد گالوانیزه گرم ساخته می شود، با ضخامت پوشش روی کاملاً استاندارد ≥85 میکرومتر را برآورده می کند. از طریق فرآیندهای فورجینگ و عملیات حرارتی، این ماده به خواص مکانیکی عالی دست می یابد و چقرمگی خوبی را حتی در دمای پایین -40 درجه سانتیگراد حفظ می کند. عملیات سندبلاست و غیرفعال سازی سطحی مقاومت در برابر خوردگی را بیشتر افزایش می دهد و الزامات استفاده طولانی مدت در محیط های خورنده سطح C4 را برآورده می کند.

عملکرد مکانیکی: قدرت چسبندگی سخت افزار بین 45 تا 187 کیلو نیوتن است که با ضریب ایمنی 2.5 طراحی شده است. تجزیه و تحلیل المان محدود توزیع تنش ساختاری را بهینه می کند و آزمایش عمر خستگی نیاز چرخه ارتعاش 10^7 را برآورده می کند. فرکانس‌های تشدید خارج از محدوده عملیاتی سیستم کنترل می‌شوند و از ذخایر قدرت برای مقاومت در برابر بارهای ضربه‌ای ناگهانی اطمینان حاصل می‌کنند.

عملکرد الکتریکی: طراحی سخت افزار به طور کامل اثرات جفت الکتروترمال را در نظر می گیرد و ساختار را برای کاهش تلفات جریان گردابی بهینه می کند. محاسبات نیروی الکترومغناطیسی تحت شرایط اتصال کوتاه با الزامات پایداری سیستم مطابقت دارد و مقادیر مقاومت تماس کمتر از 50 μΩ کنترل می شود. طراحی ضد کرونا تضمین می کند که هیچ پدیده تخلیه جزئی در محیط های با ولتاژ بالا رخ نمی دهد.

سازگاری با محیط: سخت افزار 3000 ساعت تست اسپری نمک و 2000 ساعت تست پیری اشعه ماوراء بنفش را پشت سر می گذارد و عملکرد پایدار را در طول چرخه دما از -40 درجه سانتیگراد تا 60 درجه سانتیگراد حفظ می کند. در شرایط مرطوب و گرم، مقاومت عایق بالای 10^4 MΩ باقی می ماند. راه حل های پوشش ضد خوردگی پیشرفته برای مناطق خاص موجود است.
