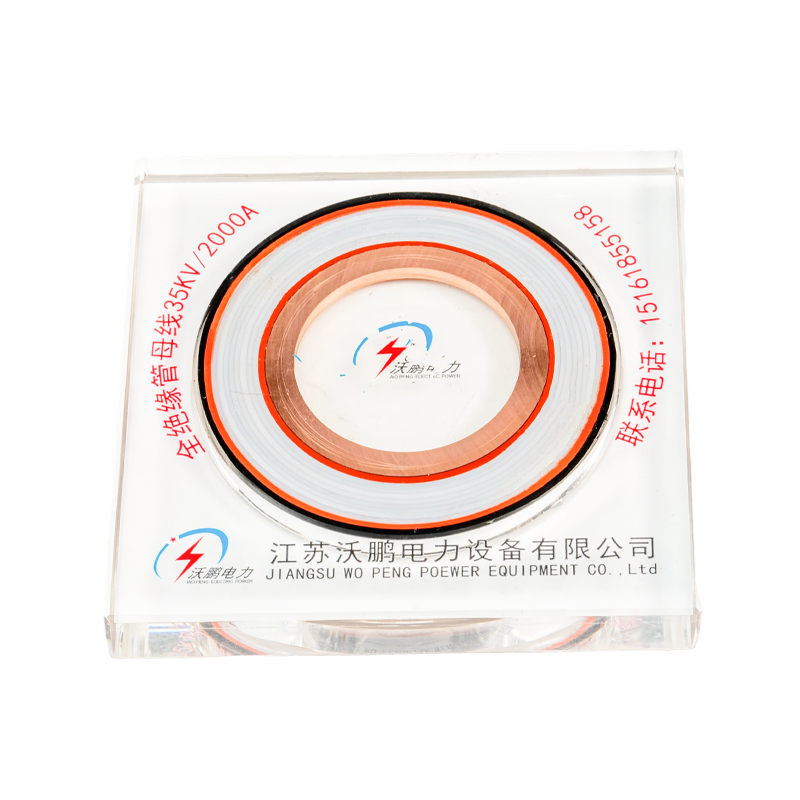

باربری لوله ای PTFE
میله اتوبوس لوله ای WOPENG PTFE به طور خاص برای محیط های شدید طراحی شده است. عایق اصلی آن از یک سیم پیچ مکانیکی دقیق از فیلم پلی تترا فلوئورواتیلن (PTFE) استفاده می کند که روغن سیلیکون بین لایه ها اعمال می شود تا یک عایق متراکم و بدون گاز را تشکیل دهد. این محصول دارای حداقل 5 صفحه نمایش خازنی (شامل صفحه نمایش صفر، صفحه نمایش درجه بندی و صفحه زمین) است و به گسترش دهنده های خزشی لاستیکی سیلیکونی برای دستیابی به توزیع میدان الکتریکی بهینه و عملکرد خزش پیشرفته مجهز شده است. مقاومت در برابر خوردگی عالی و تحمل درجه حرارت بالا/پایین عالی، با محدوده دمای عملیاتی -60 درجه سانتی گراد تا 250 درجه سانتی گراد و درجه حفاظتی به IP68 ارائه می دهد.
- جزئیات محصول
- ویژگی ها
- تماس با ما
مزایای فنی
مقاومت در برابر دما: محدوده دمای عملیاتی از -60 تا 250 درجه سانتیگراد.
مقاومت در برابر خوردگی: مقاوم در برابر اسیدها، قلیاها، اسپری نمک و حلال های آلی.
خواص روانکاری: ضریب اصطکاک بسیار کم باس میله لوله ای PTFE که تنش مکانیکی را کاهش می دهد.
استحکام دی الکتریک بالا: ثابت دی الکتریک کم، حداقل تلفات دی الکتریک و عملکرد عایق پایدار.

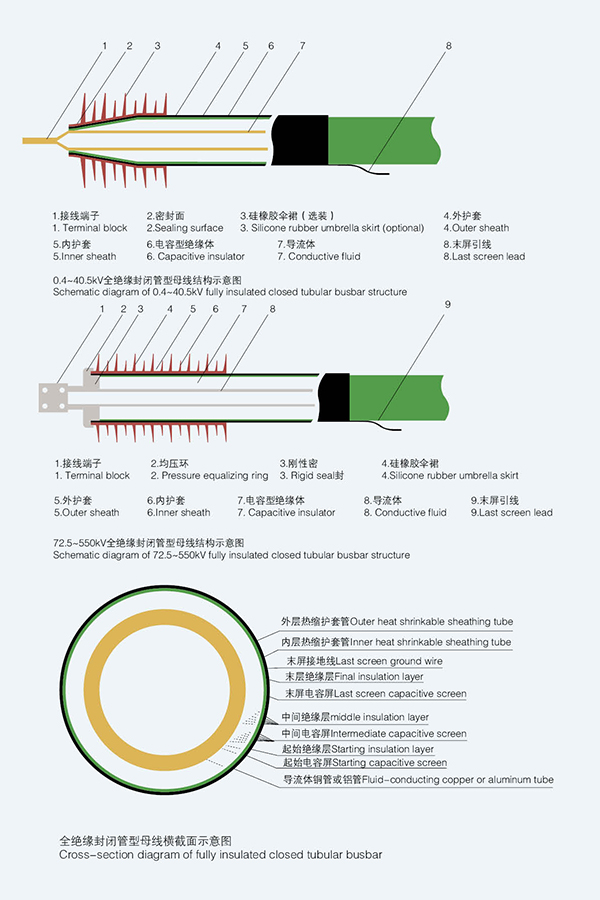

| نمودار ساختار شینه لوله عایق (فرایند پلی تترااکسی اتیلن) |
 |

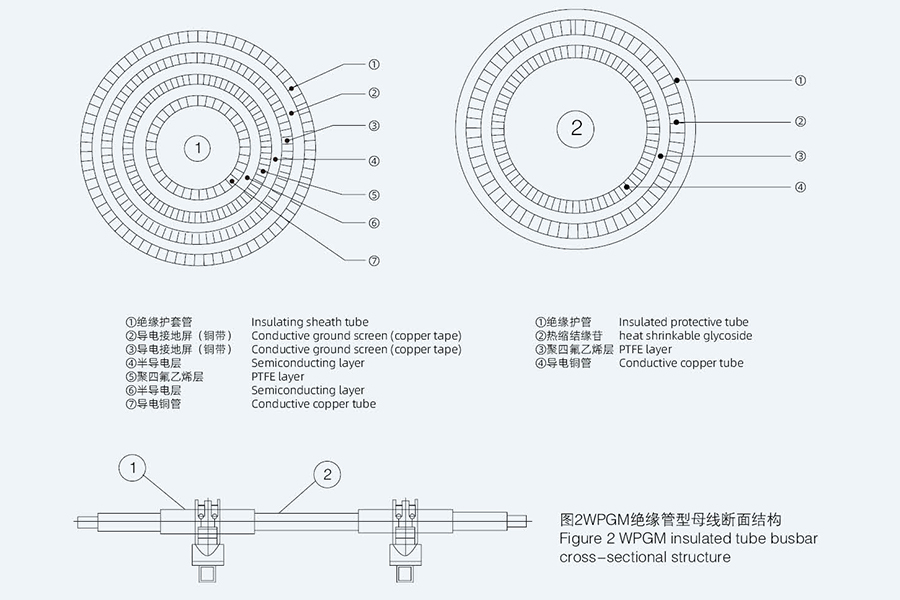

| ساختار مقطع باسبار لوله عایق شده با GM در شکل 2 نشان داده شده است. مدل: GMn/n |
 |
 |
 |
| راه حل های کاربردی معمولی برای شینه های لوله عایق |

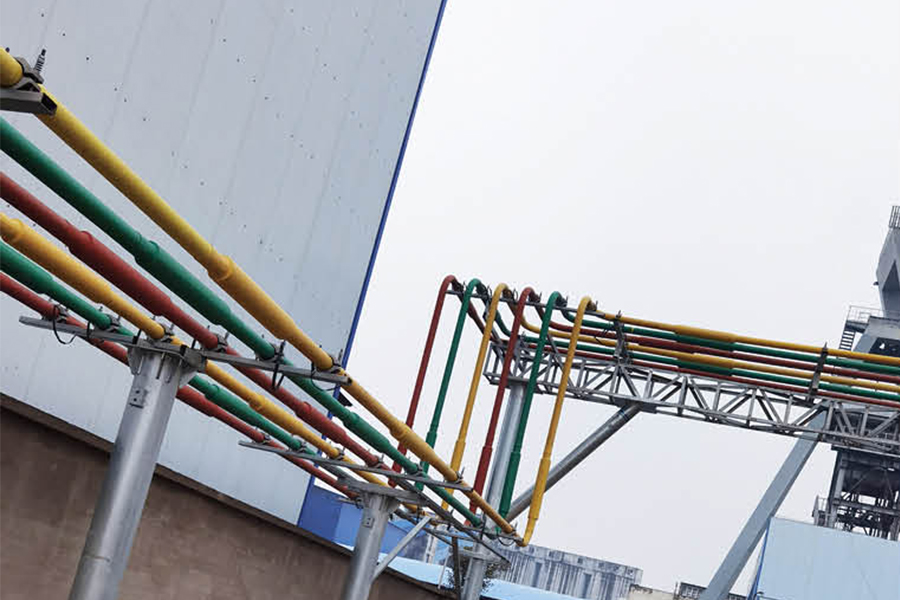

| روش 1: ترانسفورماتور اصلی را به اتاق کنترل وصل کنید این رایج ترین روش استفاده از شینه لوله ای است. شینه به طور مستقیم از پایانه های ولتاژ پایین ترانسفورماتور اصلی به ترانسفورماتور متصل می شود سوئیچ ترمینال های کابینت در اتاق کنترل. مزایای اصلی: مناسب برای جریان های بزرگ. سیم کشی شفاف و زیبا است و می تواند کاملاً عایق یا نیمه عایق باشد. |
 |

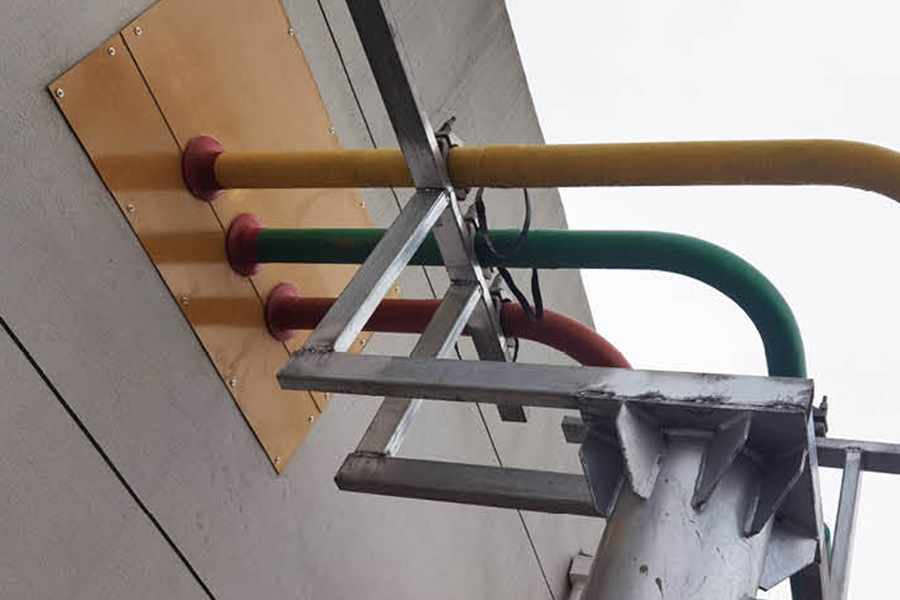

| روش 2: شینه از طریق یک ترانشه کابل یا نیم طبقه کابل هدایت می شود شکل زیر یکی دیگر از روش های رایج اعمال شینه های لوله ای است. شین ها را می توان از طریق ترانشه های کابل زیرزمینی به کابینت سوئیچ متصل کرد یا نیم طبقه کابل، و همچنین می تواند برای اتصالات بین کابینت سوئیچ استفاده شود. این شینه کاملاً عایق است و مخصوصاً برای شرایط مناسب است جایی که سیم کشی مشکل است |
 |
| روش 3: شینه های لوله ای از طریق ترانشه های کابل یا نیم طبقه کابل عبور می کنند. این روش روش اتصال کابل بالایی کابینت سوئیچ است. همچنین می توان آن را از طریق نیم طبقه کابل و اتصال کابل پایینی متصل کرد روش کاربران می توانند با توجه به وضعیت واقعی انتخاب کنند. نوع شینه کاملاً عایق است. |
 |
| روش 4: سیستم مانیتورینگ CNC باس لوله ای شرکت ما به تنهایی آن را توسعه می دهد و نظارت هوشمند بدون سرنشین بر داده های فنی چندگانه اتوبوس لوله را اجرا می کند. |
 |
| باسبار لوله عایق |
 |
چالش های فنی
کنترل فرآیند سیم پیچ: نیاز یکنواختی کشش بین لایه در ± 2٪، با کمک اولتراسونیک برای کنترل حباب مورد نیاز است.
چسبندگی بین لایه: انرژی سطحی کم گذرگاه لولهای PTFE منجر به اتصال بین لایهای ضعیف میشود که به عوامل تصفیه ویژه نیاز دارد.
هزینه بالا: مواد لولهای لولهای PTFE خام گران قیمت در مقایسه با انواع دیگر منجر به هزینههای قابلتوجهی محصول میشود.
بازیافت دشوار: مواد لولهای لولهای PTFE به سختی تخریب میشوند و در نتیجه هزینههای پردازش محیطی بالایی را به دنبال دارد.
درباره ما
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
ما یک تیم حرفه ای از کارشناسان صنعت، پرسنل مهندسی و فنی ارشد و متخصصان تولید با تجربه را جمع آوری می کنیم که سال هاست در فناوری تجهیزات قدرت مشغول به کار بوده اند.
محصولات اصلی ما شامل شینههای لولهای مسی و آلومینیومی، شینههای لوله برق باد، شینههای فشرده (فشرده) و سیستمهای خط تماس کشویی است. ما بر روی تحقیق و توسعه و ساخت شینهای لوله محصور 0.4 تا 35 کیلو ولت با عایق کاری کامل و سیستمهای راهرو رزین ریختهگری ولتاژ پایین تمرکز میکنیم که مسیرهای انتقال توان قابل اعتمادی را برای نیروگاهها، پستها، مزارع بادی، حمل و نقل ریلی و تاسیسات صنعتی فراهم میکند.
گواهی افتخار
اخبار
-
-
باسهای لولهای کاملاً عایقشده به سه ماده عایق اولیه متکی هستند: PTFE (پلی تترا فلوئورواتیلن) , ترکیب ریخته گری رزین اپوکسی ، و لاستیک سیلیکونی EPDM . هر ماده بر اساس کلاس ولتاژ، دمای عملیاتی و قرار گرفتن در معرض محیط ان...
View More + -
A اتوبوس برقی یک سیستم توزیع الکتریکی پیش ساخته و کاملاً محصور است که جریان را از طریق هادی های مسی یا آلومینیومی جامد که در داخل یک محفظه فلزی قرار گرفته اند، حمل می کند و جایگزین دسته های کابل و مجرای جریان متوسط و بالا می شود. درجه بندی جری...
View More +
میله اتوبوس لوله ای کاملا عایق Industry knowledge
1. باربری لوله ای PTFE چیست؟
را باربری لوله ای PTFE یک جزء رسانا عایق شده با کارایی بالا است که از یک هسته رسانای فلزی (مس یا آلومینیوم) و یک لایه عایق پلی تترا فلوئورواتیلن (PTFE) تشکیل شده است. این به ویژه برای سیستم های قدرت با ولتاژ بالا طراحی شده است و از خواص منحصر به فرد PTFE برای اطمینان از انتقال ایمن و کارآمد برق استفاده می کند. یک حرفه ای سازنده اتوبوس لوله ای PTFE و تامین کننده اتوبوس لوله ای PTFE محصولاتی را تولید می کند که مطابق با استانداردهای ولتاژ بالا هستند، با یک تولید کننده باس لوله لوله ای PTFE سفارشی ارائه راه حل های مناسب برای نیازهای پروژه خاص
(1) ساختار اصلی و ویژگی های کلیدی
را باربری لوله ای PTFE دارای یک هسته رسانا (رسانایی ≥63٪ IACS) که در یک لایه عایق PTFE به ضخامت 4-8 میلی متر پیچیده شده است. دارای ولتاژ شکست است ≥35kV/mm ، محدوده دمای کار -60 تا 200 درجه سانتیگراد و مقاومت عایق بالای 1.0×1014Ω. ویژگیهای نچسب، مقاوم در برابر خوردگی و اصطکاک کم PTFE، باس بار را برای محیطهای سخت با ولتاژ بالا ایدهآل میکند.
2. چرا میله اتوبوس لوله ای PTFE در سیستم های ولتاژ بالا استفاده می شود
سیستم های ولتاژ بالا (≥110kV) به عایق، پایداری و دوام استثنایی نیاز دارند و باربری لوله ای PTFE این نیازها را با مزایای منحصر به فرد خود برآورده می کند، از جمله:
- عملکرد عایق برتر: برای جلوگیری از نشتی و اتصال کوتاه، در برابر گرادیان های ولتاژ بالا (≥35kV/mm) مقاومت کنید که برای سیستم های 110kV-500kV حیاتی است.
- سازگاری با دمای شدید: به طور پایدار در دمای -60 تا 200 درجه سانتیگراد کار می کند، مناسب برای پست های فشار قوی در فضای باز در مناطق سرد یا گرم.
- مقاومت در برابر خوردگی و آلودگی: PTFE نسبت به مواد شیمیایی، رطوبت و گرد و غبار بی اثر است و فرکانس نگهداری را در محیط های ولتاژ بالا صنعتی یا ساحلی کاهش می دهد.
- تلفات دی الکتریک کم: ضریب تلفات دی الکتریک ≤0.0002 در 50 هرتز، به حداقل رساندن تلفات برق در انتقال ولتاژ بالا در مسافت های طولانی.
قابل اعتماد تامین کننده اتوبوس لوله ای PTFE اطمینان حاصل می کند که این مزایا سازگار هستند، و باس بار را به یک انتخاب ارجح برای سیستم های قدرت ولتاژ بالا در سراسر جهان تبدیل می کند.
3. مقایسه عملکرد با سایر میله های اتوبوس عایق شده با ولتاژ بالا
| نوع اتوبوس | ولتاژ شکست | محدوده دما | اتلاف دی الکتریک |
|---|---|---|---|
| باربری لوله ای PTFE | ≥35kV/mm | -60℃~200℃ | ≤0.0002 |
| باربری اتوبوس ریخته گری رزین اپوکسی | ≥30kV/mm | -30 ~ 130 ℃ | 0.001 ≤ |
| میله اتوبوس عایق لاستیک سیلیکونی | ≥25kV/mm | -40℃~120℃ | ≤0.0005 |
A تولید کننده باس لوله لوله ای PTFE سفارشی می تواند ساختار باس بار را برای سناریوهای ولتاژ بالا خاص بهینه کند، در حالی که یک حرفه ای است سازنده اتوبوس لوله ای PTFE کیفیت ثابت را برای برآورده کردن الزامات سختگیرانه سیستم های قدرت ولتاژ بالا تضمین می کند.
4. سوالات متداول
Q1: PTFE Tubular Bus Bar برای چه محدوده ولتاژی مناسب است؟
A: عمدتا برای استفاده می شود 110kV-500kV سیستم های قدرت ولتاژ بالا، با گزینه های سفارشی برای سطوح ولتاژ بالاتر.
Q2: چگونه یک تامین کننده قابل اعتماد لوله اتوبوس PTFE انتخاب کنیم؟
پاسخ: تامین کنندگانی را با گزارش های تست عملکرد عایق PTFE، تجهیزات تولید پیشرفته و تجربه در پروژه های ولتاژ بالا انتخاب کنید.
Q3: آیا میله اتوبوس لوله ای سفارشی PTFE برای اندازه های خاص ساخته می شود؟
ج: بله، الف تولید کننده باس لوله لوله ای PTFE سفارشی می تواند باس بار با اندازه هادی و ضخامت عایق خاص تولید کند.
Q4: عمر سرویس بار لوله لوله PTFE چقدر است؟
A: تحت شرایط عادی کار با ولتاژ بالا، می تواند خدمت کند 35-45 سال با عملکرد پایدار.
