شینه لوله ای PTFE چیست؟

یک شینه لوله ای PTFE یک دستگاه انتقال نیرو با ولتاژ بالا است که از یک لوله فلزی (معمولاً مس یا آلومینیوم) به عنوان هادی، فیلم PTFE به عنوان رسانه عایق اولیه و یک فرآیند سیم پیچی مکانیکی دقیق برای ساخت یک ساختار محافظ چند لایه استفاده می کند. ویژگی های اصلی آن عبارتند از: فیلم های PTFE که با روغن سیلیکون بین لایه ها پوشانده شده اند تا یک دی الکتریک پیوسته متراکم و بدون خالی را تشکیل دهند. پیکربندی نه کمتر از 5 لایه محافظ خازنی (شامل لایه های محافظ با پتانسیل صفر، درجه بندی شده و زمینی)؛ و اجزای گسترش خزش لاستیکی سیلیکونی برای دستیابی به توزیع بهینه میدان الکتریکی و افزایش عملکرد خزش.

این نوع شینه در محدوده دمایی کار می کند -60 تا 250 درجه سانتیگراد ، به رتبه حفاظتی دست می یابد IP68 و مقاومت در برابر خوردگی عالی و تحمل دمای بالا/پایین را ارائه می‌دهد و آن را برای محیط‌های عملیاتی شدید ساخته شده است.

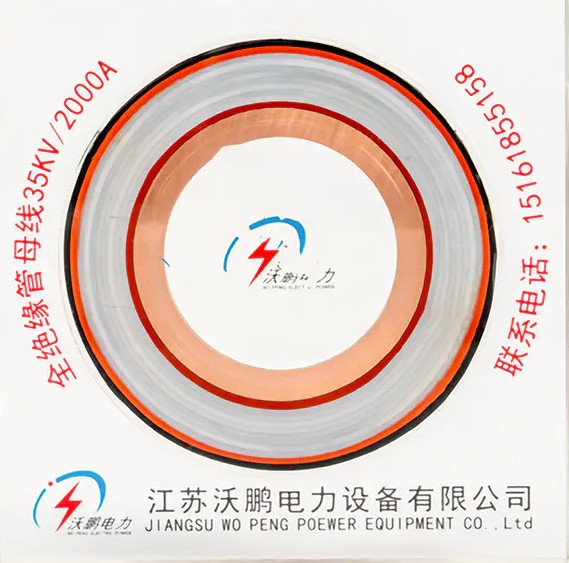

تحلیل ساختاری: طراحی دقیق سیستم حفاظتی پنج لایه

ساختار عایق گذرگاه لوله‌ای PTFE از یک مفهوم حفاظتی لایه‌ای از داخل به بیرون استفاده می‌کند و هر لایه عملکردهای الکتریکی و مکانیکی خاصی را انجام می‌دهد:

لایه هادی و ساختار اتلاف حرارت

هادی معمولاً از لوله های مسی با خلوص بالا T2Y با محتوای مس 99.90% استفاده می کند. در مقایسه با هادی های مستطیلی با سطح مقطع یکسان، ساختار لوله ای باعث افزایش سطح سطح می شود 40% و یکنواختی توزیع چگالی جریان را بهبود می بخشد 60% . در آزمایش‌های مهندسی، یک شینه لوله‌ای مسی Φ200×10 میلی‌متری حامل 4000A افزایش دما را نشان داد. 15 درجه سانتیگراد پایین تر از کابل های معمولی ساختار توخالی ضریب اثر پوستی Kf≤1 را حفظ می کند و مقاومت AC را کاهش می دهد 35% در مقایسه با هادی های مستطیلی؛ مشخصات Φ300×15mm می تواند به طور مداوم حمل شود 12000A .

لایه عایق اولیه: فیلم PTFE-Oriented

لایه عایق اولیه از فیلم فویل PTFE آغشته به روغن سیلیکون استفاده می کند. زنجیره مولکولی PTFE از آرایش مارپیچی با انرژی پیوند کربن-فلوئور 485 کیلوژول بر مول استفاده می کند که به ماده پایداری شیمیایی بسیار بالایی می بخشد. این لایه عایق در محدوده دمایی پایدار باقی می ماند -250 ℃ تا 340 ℃ ; پس از 10 سال کار در محیط هایی با نوسان دمای روزانه 80 درجه سانتیگراد، تلفات دی الکتریک تنها افزایش می یابد. 0.003٪ .

سیستم محافظ خازنی چند لایه

ساختار لایه محافظ معمولاً شامل:

• لایه محافظ با پتانسیل صفر : برای یکسان سازی میدان الکتریکی در سطح رسانا به سطح رسانا می چسبد
• لایه محافظ درجه بندی شده : یک تسمه مش بافته مسی 0.2 میلی متری یک اثر قفس فارادی ایجاد می کند و قدرت میدان الکتریکی سطح شینه را از 2.3 کیلو ولت بر میلی متر به کاهش می دهد. 0.7kV/mm و از بین بردن کامل خطرات ترشحات کرونا
• لایه محافظ زمین : حفاظت نهایی ایمنی زمین را فراهم می کند

پیکربندی اجزای گسترش خزش لاستیک سیلیکونی توزیع میدان الکتریکی انتهایی را بیشتر بهینه می‌کند و از تخلیه سطحی جلوگیری می‌کند.

لایه بیرونی محافظ

لایه بیرونی از غلاف های پلیمری پلی اولفین یا مواد لاستیکی سیلیکونی با یک استفاده می کند IP68 امتیاز حفاظتی، به طور کامل از ورود گرد و غبار جلوگیری می کند و امکان عملیات طولانی مدت در زیر آب را فراهم می کند. در آزمایش های نمک پاشی، نرخ خوردگی 10 ساله ≤ است 0.01 میلی متر در سال .

خواص مواد: PTFE سازگاری با محیط های شدید

به عنوان ماده عایق اولیه برای شینه ها، مزایای عملکرد PTFE از ساختار مولکولی منحصر به فرد آن ناشی می شود:

توجه داشته باشید که PTFE تجزیه حرارتی قابل توجهی را در دمای 380 درجه سانتیگراد آغاز می کند، بنابراین برنامه های مهندسی باید 10-15٪ حاشیه ایمنی دما را حفظ کنند و دمای عملیاتی را زیر 240 درجه نگه دارند. ناخالصی کمتر از 0.1٪ می تواند دمای اعوجاج گرما را تا 12 درجه کاهش دهد و کنترل خلوص مواد را بسیار مهم می کند.

مزایای عملکرد: چرا ساختار لوله ای را انتخاب کنید؟

بهبود ظرفیت حمل جریان انقلابی

ساختار لوله ای توخالی اساساً الگوهای توزیع جریان را تغییر می دهد. داده های آزمایش پروژه State Grid UHV نشان می دهد که راه حل های شینه لوله ای ظرفیت حمل جریان را بهبود می بخشد 200% در مقایسه با شینه های مستطیلی سنتی. اصل در سرکوب موثر اثر پوست در هادی های لوله ای است که منجر به توزیع یکنواخت تر جریان و کاهش قابل توجه مقاومت AC می شود.

مزایای سازه در استحکام مکانیکی

مدول مقطع لوله ای می رسد 4 بار شینه های مستطیلی. در سازه های پشتیبانی 13 متری تک دهانه می تواند مقاومت کند 50 کیلو آمپر تاثیر جریان اتصال کوتاه بدون تغییر شکل، کاهش استفاده از براکت توسط 60% در مقایسه با راه حل های سنتی این ویژگی به آن مزایای غیرقابل جایگزینی در کارخانه‌های بزرگ، پست‌ها و پروژه‌های تونل برق می‌دهد.

تکامل جامع سازگاری محیطی

سیستم حفاظت بیرونی گواهینامه ضد خوردگی سطح C5 را دریافت می کند. غلاف های سه رنگ ضد اشعه ماوراء بنفش تغییرات رنگی ΔE≤3 (استاندارد CIE Lab*) را در زیر نور شدید خورشید نشان می دهند. لایه بیرونی محافظ می تواند فشار عمق آب 30 متری و فرسایش آب دریا را با طول عمر طراحی بیش از حد تحمل کند. 30 سال .

سناریوهای کاربردی: پوشش از خشکی تا دریای عمیق

تولید برق انرژی های نو

در کاربردهای مزرعه بادی دریایی، شینه های لوله ای PTFE جایگزینی تجهیزات سنتی GIS، کاهش ردپای پست توسط 40% . طراحی ضد لرزش آن می تواند در برابر طوفان های رده 12 با تحمل شتاب لرزش مقاومت کند. 5 گرم . در نیروگاه های فتوولتائیک، لایه های عایق PTFE در برابر نوسانات دمای روزانه 80 درجه سانتیگراد مقاومت می کنند و از انتقال ولتاژ بالا DC مطمئن می شوند.

محیط های شیمیایی و خورنده

PTFE می تواند تقریباً در برابر تمام اسیدها، بازها، حلال های آلی و اکسید کننده های شناخته شده مقاومت کند. در محیط های تولید مواد شیمیایی، سطوح شینه به راحتی آلاینده ها را جمع نمی کنند و عملکرد عایق به دلیل خوردگی شیمیایی کاهش نمی یابد. استفاده از مواد PTFE پر شده در تجهیزات مکانیکی نیز مشکل روغن روان کننده محصولات آلوده کننده را حل می کند.

زیرساخت های شهرداری و پروژه های ویژه

در تونل های بین دریا، راهروهای شهری یکپارچه و سایر محیط های مرطوب یا غوطه ور، رتبه حفاظتی IP68 عملکرد طولانی مدت باسبار قابل اعتماد را تضمین می کند. طرح‌های شینه‌های قوسی می‌توانند با سطوح ساختمانی مطابقت داشته باشند که تلورانس‌های نصب در داخل آن کنترل می‌شود ± 1 میلی متر ، پاسخگوی خواسته های دوگانه زیبایی شناسی و عملکرد معماری مدرن است.

محیط های با دمای شدید

در مناطق بسیار سرد، PTFE درجه خاصی از انعطاف پذیری را در دمای بسیار پایین -260 درجه سانتیگراد حفظ می کند. در محیط های صنعتی با دمای بالا، استحکام کششی آن در دمای 260 درجه سانتیگراد تقریباً باقی می ماند 5 مگا پاسکال (حدود 1/5 مقدار دمای اتاق)، با مقاومت خمشی 1.4 مگا پاسکال ، تضمین یکپارچگی ساختاری در شرایط اضطراری.

تکامل فناوری و مسیرهای آینده

ادغام نظارت هوشمند

Next-generation شینه های لوله ای PTFE می تواند سیستم های نظارت بر دمای فیبر نوری داخلی را برای نظارت بر دمای هادی در زمان واقعی یکپارچه کند. تمرین مهندسی نشان می دهد که این فناوری می تواند هشدار اولیه در مورد نقاط داغ احتمالی را ارائه دهد 48 ساعت از قبل، نرخ شکست را از 0.3 در سال به کاهش می دهد 0.02 در سال . تکرارهای آینده ماژول های ارتباطی 5G را برای امکان آپلود در زمان واقعی 128 پارامتر عملیاتی و تعمیر و نگهداری پیش بینی کننده یکپارچه خواهند کرد.

ارتقاء مواد سبز

محصولات نسل جدید با استفاده از مواد مس بازیافتی (محتوای مس ≥95٪ مواد بازیافتی) ردپای کربن را کاهش می دهند. 38% در مقایسه با محصولات سنتی در سناریوهای حساس به کربن مانند مراکز داده، همسو با روند جهانی به سمت تجهیزات کم کربن.

اکتشاف فناوری ابررسانا

باسبارهای لوله‌ای مسی ابررسانا در مرحله آزمایشگاهی قبلاً به دست آمده‌اند 20000A ظرفیت حمل جریان در -196 درجه سانتیگراد، با کاربرد تجاری مورد انتظار در حدود سال 2030، که مرزهای فنی انتقال جریان بالا را دوباره تعریف می کند.

ملزومات انتخاب و بهره برداری و نگهداری

در کاربردهای مهندسی عملی، نکات فنی زیر شایان توجه است:

1. انتخاب ضخامت دیوار : برای کاربردهای آب بندی خطوط لوله شیمیایی، آستین های PTFE پر نشده با ضخامت دیواره ≥1 میلی متر توصیه می شود. برای کاربردهای عایق الکتریکی در معرض شوک حرارتی چرخه ای، مدل های تقویت شده با فیبر کربن با طول عمر خستگی حرارتی توصیه می شود. 3 بار مدل های استاندارد
2. حاشیه دما : همه برنامه های کاربردی در دمای بالا باید 10-15٪ حاشیه ایمنی دما را حفظ کنند
3. کنترل تخلیه جزئی : محصولات با کیفیت باید تخلیه جزئی را در زیر کنترل کنند 5 pC (در ولتاژ آزمایش 1.5Ur)، بالاتر از حد استاندارد IEC 10pC
4. یکپارچگی لایه محافظ : تداوم لایه های محافظ درجه بندی شده مستقیماً بر توزیع میدان الکتریکی تأثیر می گذارد. نصب باید از شکستن یا چروک شدن تسمه های مش مسی جلوگیری کند.
